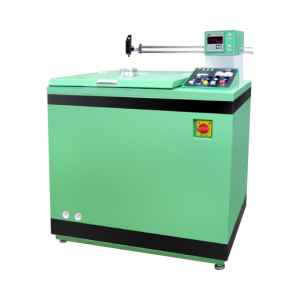

大型大気遠心鋳造機

modelYC-75

回転アームが長いので高い鋳込み能力が期待できます。

  • プラチナ合金や金・銀合金の鋳造にも対応。
  • 鋳込み回転数を抑えたソフトスタートで金合金に対応。
  • 回転速度を瞬時に立ち上げるインパクトスタートでプラチナに対応。
カタログを請求する



仕様

型　　　式 YC-75
入 力 電 源 三相200V　10kVa
出　　　力 7.5kW
発振周波数 130kHz
鋳 造  方 案 遠心鋳造
運 転  方 式 アナログセミオート
溶解雰囲気 大気
最大溶解量 Pt　350g
鋳型サイズ Φ90×90（㎜）
機 械 寸 法 1050W×745D×1080H（㎜）
機 械 重 量 約220kg
熱　　   源高周波 誘導加熱
  • 生産の主体となる金属の種類・形状・ご希望の鋳造条件などにより装置のカスタマイズも可能です。
  • 御社の安全基準にあわせた安全機構にも対応致します。
  • ボディカラーの変更にも対応致します。※色や塗装方法などによりご希望色に対応できない場合があります。





  • ※　 コンプレッサー 又は、金属の種類により 不活性ガス が別途必要です。
  • ※　冷却水配管工事が別途必要です。
  • 　　詳しい設置条件はこちらからご覧いただけます。
  • ※　海外の設置の場合 ダウントランス が必要です。
  • ※　設置環境により ノイズフィルター が必要な場合があります。
  • ※　仕様及び外観は、改善の為予告なく変更する場合があります。

  • この鋳造機は、非該当品です。
  • 輸出許可 は不要です。

© 2021 吉田キャスト工業株式会社

■ 鋳込み能力（いこみのうりょく）
Castability

鋳造機や鋳造方案などの鋳造能力や適性を指す。

■ 脇石（わきいし）
Side Stones

宝石などが石留めされる宝飾品やアクセサリーで、主役となる宝石の周囲や周辺に留められる宝石を指す。
デザインの中で主役となる中石（Main Stone）以外の宝石。
脇石は、バケットリング（バケットカット（長方形のカット）を使ったリング／Baguette Ring）のサイドバケットに使われたり、取り巻きリング（中石の周囲を脇石が取り巻くように配置されたリング/Surround Ring）などがある。
脇石についての宝石の種類や形状等に定義がないが。メレーダイヤモンドは、代表的な脇石である。



■ 連続鋳造機（れんぞくちゅうぞうき）
Continuous Casting Machine

溶かした金属を底が開いた鋳型に連続的に流し続け、金属を急冷する。凝固の過程で下方向や横方向に引き出し、金属の板や棒を作る装置。
液相線と固相線の温度の開きが狭い金属や熱脆性を起こす金属の連続鋳造は困難だがゾーンメルティングを行うため不純物の少ない金属が生産できる。



■ ルツボソケット
Crucible Socket / Crucible Sheath / Outer Crucible

カーボンルツボを使って高周波誘導加熱を行う場合、ルツボと加熱コイルの接触を避けるために高周波誘導の影響を受けない素材で保護をする。
カーボンルツボの外側に装着するルツボ状の器具を指す。
『外ルツボ』や『ルツボカバー』などと呼ばれる場合もある。


■ リングトング
Ring Tong / Flask Tong

焼成した鋳型をつかむ工具。
焼成炉から鋳型を取り出したり、鋳造後の鋳型の運搬に使用する。
大きさや先端の形状に合わせて様々な形がある。



■ ラバーボウル
Rubber Bowl / Rubber Mixing Container

埋没材を手で攪拌する際に使用するゴム製の容器。
石膏スパチュラと組み合わせて使用する。



■ ラバーキャスト用ゴム型フレーム（らばーきゃすとようごむがたふれーむ）
Rubber Cast Frame

ラバーキャストで使用する器具。
ラバーキャスト用のゴムを熱加硫するためのフレームで、この中にスプルーセンターと鋳造原型を入れたゴムを充填しラバーキャスト用のゴム型を作る。



■ 溝付きアルミ枠（みぞつきあるみわく）
Grooved Rubber Mold Frame

熱加硫式のシリコーンゴムを加硫する際にシリコーンゴムが熱膨張で枠からはみ出る。
このはみ出るゴムを逃がすための溝がついたアルミ枠。



■ ブローチホルダー
Pier Needle Holder

ブローチ針を装着する工具。
ワックス型のバリの修正で使用する。


■ ブローチ針（ぶろーちばり）
Pier Needle

ワックス型修正用の工具。
先端がドライバーのように平たく加工されたニードル状の工具。バネ性がある。
先端を適切な長さに切断し、ブローチホルダーに取り付けて、ワックス型のバリなどの修正に使用する。


■ フランジ付きフラスコ（ふらんじつきふらすこ）
Flanged Flask

鋳型の周囲にツバが付けられた吸引鋳造用のフラスコ。
熱源外部導入式の吸引鋳造機専用のフラスコ。
この場合、鋳型の真空吸引を可能にするため鋳型の周囲にツバがついたフラスコを使用し、ツバ下部のみを真空吸引する。
このフラスコは、この鋳造の専用のフラスコ。



■ チタン鋳造の残りだま（ちたんちゅうぞうののこりだま）
Remained Scrap with Titanium Casting

チタンは、ルツボの素材と反応して金属組成が変化するため、チタン鋳造では一般的なルツボを使った高周波誘導加熱溶解は行わない。この代わりに銅製のルツボを使用し、アーク溶解を行う。
アーク溶解では、チタン地金のインゴットに電極から発生するアーク放電を行い、インゴットの中心から溶解する。インゴットが完全溶解する直前に溶解を停止し、溶けた地金だけを鋳造する。
鋳造で注湯されずに銅ルツボに残ったチタン地金を指す。

■ 脱水紙（だっすいし）
Dehydration Paper

シリカ系埋没材などの無結合型埋没材の脱水を行うために使用する専用紙。
脱水紙の中央にワックス湯口を取り付けて、その上にワックスツリーを作る。
アルマリングなどのフラスコを脱水紙の上にのせ、ワックスで周囲をシールする。
この中に埋没材スラリーを注ぎ込み鋳型とする。
脱水工程では、埋没材スラリーに含まれる余分な水分が脱水紙を通して鋳型の外に排出される。

■ 耐火手袋（たいかてぶくろ）
Fire Resistant Gloves / Fire Proof Gloves / Resisting Gloves

耐火性・耐熱性の強い手袋。
鋳造で鋳型を焼成炉から取り出す際、炉内温度は600から750℃と高温のため、キャンプファイヤーなどに使用する一般的な耐火手袋を使用すると火傷の恐れがある。
特にプラチナ鋳造の場合には、900から950℃と更に高温のため、耐火性の非常に高い耐火手袋を使用する必要がある。

■ 石膏スパチュラ（せっこうすぱちゅら）
Investing Spatula / Mixing Spatula

埋没材を手で攪拌する場合に使用する専用のヘラ。
ラバーボウルと組み合わせて使用する。

■ 石英棒（せきえいぼう）
Sprue Center / Sprue Centre

ルツボの中の高融点金属を攪拌するための石英製の棒。
溶湯の攪拌は、通常黒鉛棒などを使うが、プラチナ合金はカーボンが入るともろくなるため、黒鉛は使用できない。
この時の黒鉛棒の代わりに使用する。

■ スプルーセンター
Sprue Center / Sprue Centre

ラバーキャストで使用する器具。
鋳造時の溶湯の流れを整流するためにラバーキャスト用ゴム型の中の中心（湯口の直下）に挿入する。

■ ゴム型押さえ（ごむがたおさえ）
Rubber Mold Holder

ロストワックス鋳造のブロックモールド法（ソリッドモールド法）のゴム型にインジェクションワックスを射出する際に使う器具。
ゴム型を上下から手で押さえる際に、ゴム型の面に力が均一にかかるようにするために使用する。
また、射出の際に溶けたワックスがゴム型の側面から漏れ出す場合があり、その際の火傷を防止するための器具。

■ 黒鉛棒 (こくえんぼう)
Carbon Rod / Graphite Rod

黒鉛製の棒。
底注ぎ法のルツボのストッパーとして使用したり、ルツボ内の溶湯の攪拌などに使用する。

■ カラーゴールド
Color Gold

金以外の割り金の種類や配合を変えて、イエローゴールド以外の発色をする金合金の総称。

ホワイトゴールド・グリーンゴールド・レッドゴールド・ピンクゴールド・パープルゴールド・グレーゴールド・ベージュゴールドなどがある。

■ カーボンストッパー
Carbon Stopper / Graphite Stopper

黒鉛製の棒。
底注ぎ法の鋳造機に使用される消耗パーツ。
底注ぎ法のルツボに開けられた底穴をふさぐための棒。
熱電対が搭載される鋳造機では、この中に熱電対を差し込み溶湯の温度を検出する。

■ 晶出（しょうしゅつ）
Crystallization

液体から結晶が分離して出ていく（析出する）こと。また、結晶の析出をさせるための操作。

冷却水について

高周波誘導加熱及びアーク溶解の鋳造機には、装置の冷却のために冷却水配管工事が必要です。

冷却水の条件
『◆水温：1℃～35℃』『◆水圧：0.2MPa～0.3MPa』
『◆流量：3ℓ／分以上』『◆水質：無色透明・中性』

★上記の条件が満たない場合
　冷却水循環装置が必要です。
★冷却水の水温が35℃以上になる場合
    チラー（冷却機能）付きの冷却水循環装置が必要です。
★冷却水は、稀釈した不凍液のご使用を強く推奨致します。

■ ノイズフィルター
 Noise Filter

電源ケーブルから侵入する必要以外の信号や雑音から装置の誤動作を防止するために取り付けられるフィルター。

弊社装置は、外部からのノイズを防止するために、高周波誘導加熱による鋳造機には標準装備されています。
しかし、ノイズの種類や外部環境の変化などにより、長期間経過後に発生する場合もあります。
ノイズは鋳造機内部の配線などに直接影響をあたえるものもあります。

ノイズについて
動作を行う機器、電力で作動する機器からはノイズが発生します。ノイズは、ラジオ音声やテレビ画像にも影響を与えます。　
また、ノイズは、鋳造機の高周波発振やシーケンサにも悪影響を与えるため動作不良が発生する場合があります。
ノイズの影響の有無については机上計算が困難なため、残念ながら現地の設置・運転まで不明です。

■ コンプレッサー
 Compressor

圧搾機。ここでは、圧搾空気を作る装置を指す。

弊社装置は、大気加圧の空気源として加圧鋳造機に必要な装置です。また、加圧鋳造機以外でも圧搾空気により装置の動作を行う鋳造機があります。
★空圧源を不活性ガスボンベから導入する場合には、コンプレッサーは不要です。

エアーコンプレッサーの条件
0.6MPa～0.9MPaの圧力が必要です。
★エアーコンプレッサー本体から鋳造機までの距離が遠い場合には、配管抵抗で必要な圧力が鋳造機に供給できない場合がありますのでご注意下さい。

電気工事について

高周波誘導加熱及びアーク溶解の鋳造機に『D種設置工事』が必要です。

Ｄ種設置工事とは
必ずアースを取ること。
具体的には、『銅板・銅棒・亜鉛メッキした鉄棒（接地極）などに、銅線をロウ付けにより接続し、地中深く埋め込み、あるいは打ち込んで電線を延長し装置と接続する』工事です。

■ 不活性ガス設備

金属の溶解や鋳造で不活性ガスが必要な場合には、(カーボンルツボを使用する鋳造機には必須となります。）不活性ガスボンベの設置が必要です。
不活性ガスには、アルゴンガス・窒素ガス・ヘリウムガスなどありますが、弊社ではアルゴンガスを推奨致します。
不活性ガスボンベには、流量計と圧力調整のレギュレータの取り付けが必要となります。

■ ダウントランス
 Step-down Transformer

降下電圧器。

交流電力の電圧を下げる装置。電圧の違う地域（海外など）への設置の場合には必要となる。

弊社装置は、日本国内の電圧で正常かつ安全に稼働するように作られています。海外の電圧は日本より高いため電圧を下げる装置が必要です。
例えば、200Vの装置では、装置は±10％（20V）の範囲で対応し220Vは許容範囲ですが、220Vでの10％（242V）では、装置は壊れます。
海外家庭用電源の場合：単相100Vへ変圧
単相200V：海外単相電圧を200Vに  出力2.5kWの鋳造機の入力は4kW
三相200V：海外三相電圧を200Vに
　　　　　 出力5kWの鋳造機の入力は7kVA
                   出力7.5kWの鋳造機の入力は10kVA
上記の出力に合わせた降下電圧器が必要となります。

■ キャストタイマー
Cast Timer

弊社の鋳造機に採用されるシステム。見かけ上の溶解から完全溶解までの時間を入力する。
実際には、『溶解確認ボタン』を押してから実際の鋳込み開始までの時間を制御するタイマー。これにより溶湯の温度を表示しなくても最適な鋳造温度での鋳造を再現することができる。

■ 急冷（きゅうれい）
Rapid Cooling / Quenching

急激に冷却すること。
焼き入れなどは、加熱した金属を水や油に浸けて金属を冷やして行う。晶出を極力抑えるため液体窒素などに浸けて急冷する場合もある。

■ 低融点合金（ていゆうてんごうきん）
Low Temperature Metal / Low Temperature Alloy

通常の金属より低い融点を持つ金属又は、合金。Wikipedia によれば融点230℃とされている。
一般的には、鉛・スズ・亜鉛の合金などのホワイトメタル、バビットメタル、ハンダ材などを指す。アメリカ溶接協会 (AWS) では、融点450℃以上をロウ材、以下をハンダ材と定義している。

■ 放冷（ほうれい）
Natural Cooling / Room Temperature Cooling

温度の高いものをそのまま放置して温度を下げること。
外気温により冷却スピードが変わる。

■ 炉冷（ろれい）
Furnace Cooling

加温が終了した炉内でゆっくりと冷却すること。
身近なものでは、陶器やガラスながこの方法で冷却される。

■ 徐冷（じょれい）
Slow Cooling / Annealing

ゆっくりと目標温度まで冷却すること。
金属の熱処理では、焼きなましの冷却方法。

■ 冷却（れいきゃく）
Cooling

熱処理としての金属冷却の表現には、冷却に費やす時間的な分類で『炉例』『徐冷』『放冷』『急冷』がある。
明確な温度の定義はない。

■ 石留め（いしどめ）
Mounting / Stone Mounting  / Stone Setting

宝飾品の作製用語。指輪やペンダントなどの装身具に宝石を爪でかしめて留めること。
留め方でそれぞれ呼び名がある。爪留め (Prong Setting)、立て爪留め (Crown Setting)、フクリン留め (Bezel Setting)、レール留め (Channel Setting)、連続留め (Pave Setting)、彫留め (Inlay) などがある。

■ 圧迫鋳造（あっぱくちゅうぞう）
Hand Presser Casting

加圧鋳造法の原点とされる。
圧迫鋳造は、粘土などの耐圧材（古くはアスベストに粘土を混ぜたもの）に水分を含ませたものを圧迫蓋に詰める。鋳型の湯口で金属を溶かし、充分溶けた段階で準備した圧迫蓋を湯口に押し当てる。溶湯の熱で含んだ水分が蒸発し、この水蒸気圧力で溶湯を鋳型内に押し当てる鋳造方法。
圧迫鋳造の場合、湯口で金属を溶かすため、溶湯の表面張力が維持できないほどの太さの湯道を取り付けると圧迫蓋を押し当てる前に溶湯が鋳型に侵入してしまうため、湯道の太さを補足する（金属にもよるが一般的に0.8から1.2mm程度）。

■ 経年劣化（けいねんれっか）
Aged Degradation

時間と共に物質の性質、機能などが好ましくない状態に変わること。
しばしば『経年変化』と同義語。

■ 鋳造後工程（ちゅうぞうあとこうてい）
Process for After Casting

鋳込み後の脱型から後の工程を指す。ロストワックスキャスティングでは、『湯道のカット (Gate Cutting) 』『バリ取り (Chipping) 』『酸処理 (Pickling) 』『ブラスト処理 (Blasting) 』『研磨 (Polishing / Buffing / Finishing) 』などを指す。

■ 結晶塑性（けっしょうそせい）
Crystalline Plasticity

金属がもつ特徴。
金属を曲げたり叩いたりしたときに弾性変形し、主に『結晶のすべり』により結晶の格子構造の一部が結晶面にそって転移（結晶の原子配列が上下に移動）して永久変形することを指す。
応力発生した結晶中の転移が内部応力で増大し、これにより転移が起こりにくくなる。これを加工硬化とよぶ。

■ 鋳造欠陥（ちゅうぞうけっかん）
Casting Defect / Casting Imperfection / Casting Failure

鋳造工程において起きる鋳造（鋳物）の不具合のことを指す。鋳物の割れや表面の荒れ、内部に空洞ができる鋳巣などいくつかの種類に分類され、それぞれ異なった原因を持っている。また、鋳造工程はいくつかの鋳造前工程があり、その前工程での不備でも鋳造欠陥に繋がるため、鋳造欠陥の原因は1つとは限らない複雑なケースもある。→詳しくみる

■ 固容体（こようたい）
Solid Solution

2種類以上の金属または、非金属が溶け合い均一な状態の固体を成しているもの。
金属などは個々の結晶が規則正しく並んで安定している。この結晶構造に他の元素が入り込んでも元の結晶構造を崩さない状態で入り混じる状態。

■ 固容限（こようげん）
Solid Solution Temperature

金属が固溶体、つまり元の結晶構造を保ちながら他の元素を取り込むことができる限界点。

■ 陽極酸化（ようきょくさんか）
Anodic Oxidation

硫酸などに浸けた金属を陽極（+）として電気を流し、金属の電子を取り除くことで表面を酸化させること。これにより不動態を形成する。アルマイトはアルミの陽極酸化。

■ 脆性（ぜいせい）
Brittleness

物質の脆さを示す性質で『粘り』に対応することば。脆性の大きな物質は衝撃値が低く静荷重を加えた場合ほどんど変形せずに破壊する。これを脆性破壊という。

■ 脆性破壊（ぜいせいはかい）
Brittle Fracture

物体や物質の脆さに起因する破壊。外部のちからにより物質は、弾性変形から組成変形または、弾性変形から流動変形を経て物体が破壊する。破壊は物質や物体の脆性で表される。

■ 多方向吸引（たほうこうきゅういん）
Multi-direction Vacuum Suction

鋳型側面に多数の穴のあいたフラスコを使用し、鋳型の上部を除く全方向から真空吸引を行う方法。これにより落下方向以外の水平方向からも吸引が可能となる。



■ 単一方向吸引（たんいつほうこうきゅういん）
Single Direction Vacuum Suction

鋳型の底部から溶湯の落下方向に真空吸引を行う真空吸引鋳造方式。

■ 公転（こうてん）
Revolution

物体の周りを一定の周期で周ること。

■ 鋳造（ちゅうぞう）
Casting

金属の３大加工技術のひとつ。溶かした金属を型の中に注ぎ入れ塑性加工すること。

■ 鍛造（たんぞう）
Forging

金属の３大加工技術のひとつ。金属をハンマーなどでたたいて応力をあたえ、へこませたり、曲げたり、叩き出したりするなどの塑性加工をすること。

■ ダライ粉（だらいこ）
Chip

切削加工の際に出る切削カス・切子・廃材。

　　金　Au　　            Atomic No.  79

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
金AuGold貴金属・還移金属19.321064.18面心立方格子構造

代表的な金合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
K22 Red GoldK22　赤割り　17.621061Au/91.67   Cu/8.33
K22 YG 8:2K22　八二割り16.73 Au/91.67　Cu/6.66　Ag/1.67
K22 YG 6:4K22　六四割り17.79 Au/91.67　Cu/5.22　Ag/3.11
K22 YG /w SilverK22　白割り  17.611013Au/91.67　Ag/8.33
K21 Red GoldK21　赤割り17.49897Au/87.5　Cu/12.5
K21 YG Green GoldK21　白割り 17.87  1059.5 Au/87.5　  Ag/12.5
K20YGK20　赤割り　16.19891Au/83.33　Cu/16.67
K20YG 6:4K20　四六割り16.43 Au/83.33　Cu/10　Ag/6.67
K20YG 8:2K20　八二割り16.33 Au/83.33　Cu/13.33　Ag/3.33
K20YGK20　白割り16.941058Au/83.33　Ag/16.67
K20WGK20　ホワイトゴールド16.171270Au/83.33　Ni/16.67
K18 Red GoldK18　赤割り　レッドゴールド14.97894Au/75　Cu/25
K18YG 9:1K18　九一割り15.071015Au/75　Cu/22.5　Ag/2.5
K18YG 8:2K18　八二割り15.16998Au/75　Cu/20　Ag/5
K18YG 7:3K18　七三割り15.26980Au/75　Cu/17.5　Ag/7.5
K18YG 6:4K18　六四割り15.35964Au/75　Cu/15　Ag/10
K18YG 5:5K18　五分割り15.45924Au/75　Cu/12.5　Ag/12.5
K18YG 4:6K18　逆六四割り15.55898Au/75　Ag/15　Cu/10
K18YG 3:7K18　逆七三割り15.65889Au/75　Ag/17.5　Cu/7.5
K18YG 2:8K18　逆八二割り15.75889Au/75　Ag/20　Cu/5
K18YG 1:9K18　逆九一割り15.86 894Au/75　Ag/22.5　Cu/2.5
K18 Green GoldK18　青割り　グリーンゴールド15.961047Au/75　Ag/25
K18 Pink GoldK18　ピンクゴールド15.30 Au/75　Cu/18　Ag/10　Pd/10
K18 Beige GoldK18　ベージュゴールド15.14890Au/75　Cu/17.5　Ag/5　Cd/2.5
K18 Gray GoldK18　グレーゴールド13.971160Au/75　Fe/25
K18 Purple GoldK18　パープルゴールド7.611050Au/78　Al/22
K18 White GoldK18WG　ニッケル 18014.53 Au/75　Ni/18　Zu/7
 K18WG　ニッケル 17514.62903Au/75　Ni/17.5　Zu/5.5　Cu/2　
 K18WG　ニッケル 17014.65985Au/75　Ni/17　Zu/5　Cu/3　
 K18WG　ニッケル 16514.65 Au/75　Ni/6.5　Zu/5　Cu/3.5　
 K18WG　ニッケル 15014.35 Au/75　Ni/15　Zu/10
 K18WG　ニッケル 13514.77 Au/75　Ni/13.5　Cu/8.5　Zu/3
 K18WG　ニッケル 10014.65 Au/75　Ni/10　Zu/5
 K18WG　ニッケル   8014.66 Au/75　Ni/8　Cu/12　Zu/5
 K18WG　ニッケル   6514.69915Au/75　Ni/6.5　Cu/14　Zu/4.5
 K18WG　ニッケル   6014.66 Au/75　Ni/6　Cu/14　Zu/5
 K18WG　ニッケル   30　14.60 Au/75　Ni/3　Cu/16　Zu/6
 K18WG　パラジウム 25016.781400Au/75　Pd/25
 K18WG　パラジウム 20016.611350Au/75　Pd/20　Ag/5
 K18WG　パラジウム 15017.87 Au/75　Pd/15　Pt/10
 K18WG　パラジウム 14516.341195Au/75　Pd/14.5　Cu/5.5　Ag/5
 K18WG　パラジウム 10015.99 Au/75　Pd/10　Ag/8　Ni/7
 K18WG　パラジウム   6015.98 Au/75　Ag/11.5　Cu/7.5　Pd/6　
 K18WG　パラジウム   5019.34 Au/75　Pt/20　Pd/5　
K16 Yellow GoldK16　赤割り　レッドゴールド13.94903Au/66.6　Cu/33.4　
 K16　青割り　グリーンゴールド15.091047Au/66.6　Ag/33.4
K15 Yellow GoldK15　赤割り　レッドゴールド13.48915Au/62.5　Cu/37.5
K15　青割り　グリーンゴールド14.691043Au/62.5　Ag/37.5
K14 Yellow GoldK14　赤割り　レッドゴールド13.06934Au/58.5　Cu/41.5
K14　九一割り13.17915Au/58.5　Cu/37.35  Ag/4.15
K14　八二割り 13.29895Au/58.5　Cu/33.2  Ag/8.3
K14　七三割り 13.41878Au/58.5　Cu/29.05  Ag/14.45
K14　六四割り13.54864Au/58.5　Cu/24.9  Ag/16.6
K14　五分割り13.65852Au/58.5　Ag/20.75　Cu/20.75
K14　逆六四割り13.79860Au/58.5　Ag/24.9  Cu/16.6
K14　逆七三割り 13.92880Au/58.5　Ag/29.05  Cu/12.45
K14　逆八二割り14.05934Au/58.5　Ag/33.2　Cu/8.3
K14　逆九一割り14.19997Au/58.5　Ag/37.35　Cu/4.15
K14　青割り   グリーンゴールド14.331039Au/58.5　Ag/41.5
K14 White GoldK14WG　ニッケル 17012.68983Au/58.5　Ni/17　Cu/17　Zn/7.5
 K14WG　ニッケル 15313.01 Au/58.5　Cu/25.8　Ni/15.3　Zn/0.4
 K14WG　ニッケル 14514.39 Au/58.5　Cu/20　Ni/14.5　Zn/7
 K14WG　ニッケル 12212.75995Au/58.5　Cu/23.4　Ni/12.2　Zn/5.9
 K14WG　ニッケル 11012.66965Au/58.5　Cu/22.5　Ni/11　Zn/8
 K14WG　ニッケル   9512.70 Au/58.5　Cu/25　Ni/9.5　Zn/7
 K14WG　ニッケル   8512.27 Au/58.5　Cu/28.5　Ni/8.5　Zn/4.5
 K14WG　ニッケル   7512.57 Au/58.5　Cu/24　Zn/10　Ni/7.5　
 K14WG　ニッケル   7012.80965Au/58.5　Cu/29.5　Ni/7　Zn/5
 K14WG　ニッケル   4012.46 Au/58.5　Cu/25　Zn/12.5　Ni/4
 K14WG　ニッケル   3012.50 Au/58.5　Cu/27　Zn/11.5　Ni/3　
 K14WG　パラジウム 20014.72 Au/58.5　Pd/20　Ag/18.5　Ni/3　
 K14WG　パラジウム 19814.75 Au/58.5　Pd/19.8　Ag/19.7　Cu/2
 K14WG　パラジウム 17513.73 Au/58.5　Ag/23.5　Pd/17.5　Cu/5
 K14WG　パラジウム 16613.14 Au/58.5　Ag/24.1　Pd/16.6　Ni/8
 K14WG　パラジウム 12014.271030Au/58.5　Ag/19.5　Pd/12　　Cu/10
 K14WG　パラジウム 11014.23 Au/58.5　Ag/20　Pd/1.1　Cu/10.5
 K14WG　パラジウム 10014.38 Au/58.5　Ag/29.5　Pd/2　Zu/2
 K14WG　パラジウム   5014.08 Au/58.5　Ag/27.5　Pd/5　　Cu/8　Zn/1
K12 Yellow GoldK12　赤割り　レッドゴールド12.29939Au/50　Cu/50
K12　五分割り12.87 Au/50　Ag/25　Cu/25
K12　青割り　グリーンゴールド13.651032Au/50　Ag/50
K12 White GoldK12WG　ニッケル 21011.85 Au/50　Ni/21　Cu/21　Zn/8
K12WG　ニッケル 20011.81 Au/50　Ni/20　Cu/20　Zn/10
K12WG　パラジウム 15012.16 Au/50　Ag/32.5　Pd/15　Cu/10　Ni/1.5
K10 Yellow Gold K10　赤割り　レッドゴールド11.531019
K10　八二割り11.78 Au/41.7　Ag/46.64　Cu/11.64
K10　五分割り12.20 Au/41.7　Ag/29.15　Cu/29.15
K10　逆八二割り12.65 Au/41.7　Cu/46.64　Ag/11.66　
K10　青割り　グリーンゴールド12.961023
K10 White Gold K10WG　ニッケル 17011.20975Au/41.7　Cu/32.8　Ni/17　Zn/8.5
K10WG　パラジウム 125　13.22 Au/41.7　Ag/45.8　Pd/12.5　
K9 Yellow GoldK9　赤割り　レッドゴールド11.22967Au/37.5　Cu/62.5
K9　九一割り11.35934Au/37.5　Cu/56.25　Ag/6.25
K9　八二割り11.48902Au/37.5　Cu/50　Ag/12.5
K9　七三割り11.62885Au/37.5　Cu/43.75　Ag/18.75
K9　六四割り11.75877Au/37.5　Cu/37.5　Ag/25
K9　五分割り11.88846Au/37.5　Ag/31.25　Cu/31.25
K9　逆六四割り11.90791Au/37.5　Ag/31.25　Cu/31.25
K9　逆七三割り12.04790Au/37.5　Ag/37.5　Cu/25
K9　逆八二割り12.19880Au/37.5　Ag/43.75　Cu/18.75
K9　逆九一割り12.35975Au/37.5　Ag/50　Cu/612.5
K9　青割り　グリーンゴールド12.511019Au/37.5　Ag/56.25　Cu/6.25
K9 White GoldK9WG　ニッケル 17510.60 Au/37.5　Cu/27.5　Ni/17.5　Zn/17.5
K9WG　パラジウム 20013.06 Au/37.5　Ag/42.5　Pd/20　
K9WG　パラジウム 17513.01 Au/37.5　Ag/45　Pd/17.5　
K8 Yellow GoldK8　赤割り　レッドゴールド10.91979Au/33.3　Cu/66.7
K8　九一割り11.04911Au/33.3　Cu/60.03　Ag/6.67
K8　八二割り11.17882Au/33.3　Cu/53.36　Ag/13.34
K8　七三割り11.31864Au/33.3　Cu/46.69　Ag/20.01
K8　六四割り11.45836Au/33.3　Cu/40.02　Ag/26.68
K8　五分割り11.60810Au/33.3　Cu/33.35　Ag/33.35
K8　逆六四割り11.75783Au/33.3　Ag/40.02　Cu/26.68
K8　逆七三割り11.90789Au/33.3　Ag/46.69　Cu/20.01
K8　逆八二割り12.06945Au/33.3　Ag/53.36　Cu/13.34
K8　逆九一割り12.22953Au/33.3　Ag/60.03　Cu/6.67
K8　青割り　グリーンゴールド12.381013Au/33.3　Ag/66.7
K5 Yellow GoldK5　赤割り　レッドゴールド10.09 Au/20.1　Cu/79.9
K5　八二割り11.21 Au/20.1　Cu/63.92　Ag/15.98　
K5　青割　グリーンゴールド11.54 Au/20.1　Ag/79.9

　　銅　Cu                   Atomic No.  29

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
銅CuCopper還移金属8.941084.62面心立方

代表的な銅合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
C1220リン脱酸銅8.941084.62Cu/99.9up　P/0.015-0.04
C1720 Beryllium Copperベリリウム銅25合金8.891081Cu/98-98.2　Be/1.8-2
Shakudo / Red Copper赤銅（しゃくどう）一分挿9.021049（約）Cu/99　Au/1
　赤銅三分挿9.111025（約）　Cu/97　Au/3
　赤銅五分挿10.861000（約）　Cu/95　Au/5
　赤銅八分挿9.5  963（約）　Cu/92　Au/8
Z3234 Chromium Copperクロム銅8.891075Cu/98.5　Cr/0.9-1.3　Fe/0.05　Ni/0.01
　黒四分一（金三分差し）9.21  878（約）　Cu/87.3　Ag/9.9　Au/2.8
Shibuichi四分一9.28 825（約）Cu/75　Ag/25　+Au/微量
　並四分一 外三分（金一分差し）9.32 838（約）Cu/77　Ag/25　+Au/1
　並四分一 内三分（金一分差し）9.41810（約）Cu/70　Ag/30　+Au/1
　上四分一（金一分差し）9.91778（約） Cu/60　Ag/40　+ Au/1
Gilding Metal C2100丹銅8.91060Cu/95　Zn/5
Commercia Brass C2200丹銅8.851043Cu/90　Zn/10
Red Brass C2300丹銅8.751020Cu/85　Zn/15
C2400丹銅8.65998Cu/80　Zn/20
　Brass黄銅8.71820Cu/65　Zn/35
Navalネーバル黄銅8.43835Cu/60　Zn/37　Sn/0.75
C4641ネーバル黄銅2種8.41900Cu/59-62　Zn/0.5-1　Pb/0.5　Fe+Sn/0.2
Admiralアドミラルティ黄銅8.63940Cu/71　Zn/27.9　Sn/1.1
High Brass C26007/3黄銅（真鍮）8.55945Cu/70　Zn/30
Brass C28016/4黄銅（真鍮）8.42895Cu/60　Zn/40
C3604快削黄銅8.5900Cu/57-61　Zn/65,2-59.3　Pb,1.8-3.7　Fe/0.5
C3771鍛造用黄銅8.43890Cu/57-61　Zn/35.5-41　Pb,1-2.5　Fe+Sn/1
C6782高力黄銅8.25880-941Cu/56-60.5　Zn/33.5-42.7　Mn/0.5-2.5　Al/0.2-2　Pb/0.5　Fe/0.1-1
CAC301高力黄銅鋳物1種7.89-8.38　Cu/55-60　Zn/33-42　Al/0.5-1.5　Fe/0.5-1.5　Mn/0.1-1.5
CAC303高力黄銅鋳物3種　　Cu/60-65　Zn/22-28　Al/3-5　Fe/2-4　Mn/2.5-5
C6870アルミニウム黄銅　　　
C6871アルミニウム黄銅
アルブラック　(商標)		8.1　Cu/77.9　Zn/20　Al/2　Si/0.2　As/0.04
Gun Metal青銅 （砲金）8.8990-1030Cu/83-88　Zn11-17
　Tin Bronzeスズ青銅8.7970Cu/88　Sn/4　Zn/6
　Manganin Bronzeマンガニン青銅8.441020Cu/83-89　Mn/10-13　Ni/1-4
CAC402青銅鋳物2種　 1050（約）Cu/86-90　Sn/7-9　Zn/3-5　Pb/3-7
CAC403青銅鋳物3種8.71020（約）Cu/86.5-89.5　Sn/9-11　Zn/1-3
CAC502A リン青銅鋳物2種A8.891049Cu/87-91　Sn/9-12　P/0.05-0.2
CAC503A リン青銅鋳物3種A　　Cu/84-88　Sn/12-15　P/0.15-0.5
CAC602鉛青銅鋳物2種8.85　Cu/82-86　Sn/9-11　Pb/4-6　Ni/1
CAC606鉛青銅鋳物4種9.1　Cu/74-78　Sn/7-9　Pb/14-16　Ni/1
CAC802 Silzin Bronzeシルジン青銅鋳物2種7.56-7.78955（約）Cu/78.5-82　Zn/14-16　Si/4-5
CAC702アルミ青銅鋳物2種7.5　Cu/80-88　Al/8-10.5　Fe/1-4　Ni/1-3　Mn/0.1-1.5
CAC702アルミ青銅鋳物4種　　Cu/71-84　Al/6-9　Fe/2-5　Ni/1-4　Mn/7-15
C6161アルミニウム青銅1種 (アームス)7.7　Cu/83-90　Al/7-10　Fe/2-4　Ni/0.5-2　Mn/0.5-2　Pb/0.02
C6191アルミニウム青銅2種 (アームス)7.51050Cu/81-88　Al/8.5-11　Fe/3-5　Mn/0.5-2
C6241アルミニウム青銅3種 (アームス)7.45　Cu/80-87　Al/9-12　Fe/3-5　Ni/0.5-2　Mn/0.5-2
German Silver洋白（Cu-Zn-Ni基）8.3-8.71200Cu/64　Ni/18　Zn/37
C7060白銅
(キュプロニッケル10％/商標) 		8.93　Cu/88　Ni/10　Fe/1.4　Mn/0.5
C7100白銅
(キュプロニッケル20％/商標)		8.92　Cu/78.8　Ni/20　Fe/0.7　Mn/0.5
C7150白銅
(キュプロニッケル30％/商標)		8.91　Cu/68.95　Ni/30　Fe/0.55　Mn/0.5
Constantanコンスタンタン　(商標)8.881290Cu/55　Ni/45



　　白　金（プラチナ）　Pt　    Atomic No.  28

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
白金(ﾌﾟﾗﾁﾅ)PtPlatinum貴金属（白金属）／還移金属21.451768.3面心立方格子構造

代表的なプラチナ合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
Pt 950Pt 950　パラジウム割り20.641780（約）Pt/95　Pd/5
 Pt 950　銅割り20.051745Pt/95　Cu/5
 Pt 950　ルテニウム割り20.71830（約）Pt/95　Ru/5
 Pt 950　ルテニウム割り20.681830（約）Pt/95　Ru/3　Pd/2
 Pt 950　イリジウム割り21.51800Pt/95　Ir/5
 Pt 950　コバルト割り20.04 Pt/95　Co/5
 Pt 950　タングステン割り21.331860Pt/95　W/5
 Pt 950　金割り21.331755Pt/95　Au/5
Pt 900Pt 900　パラジウム割り19.891755Pt/95　Pd/10
 Pt 900　ルテニウム割り19.99 Pt/90　Ru/9　Pd/1
 Pt 900　ルテニウム割り19.97 Pt/90　Ru/7　Pd/3
 Pt 900　ルテニウム割り19.94 Pt/90　Ru/5　Pd/5
 Pt 900　ルテニウム割り19.92 Pt/90　Ru/3　Pd/7
 Pt900　コバルト割り19.11 Pt/90　Co/7　Pd/3
 Pt 900　コバルト割り19.551740Pt/90　Co/3　Pd/7
Pt 800Pt 800　パラジウム割り18.681730Pt/85　Pd/10  Cu/5

　　アルミニウム　Al           Atomic No.  13

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
アルミニウムAlAluminum貧金属2.699660.40体心立方格子構造

代表的なアルミニウム合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
Duraluminジェラルミン（A2024-T4）2.77-2.79502-645Al/94　Cu/4.5　Mg/1.5
Magnaliumマグナリューム2.0 Al/70-95　Mg/5-30
Lautalラウタル2.8 Al/94　Cu/4　Si/2
 アルミダイカスト合金2.7576-580Al/86.5　Si/11　Cu/2.5
Lautalダイカスト用
アルミ合金/ラウタル　AC2A		2.66582Al/87.6-91　Si/4-6　Fe/0.8　Cu/3　Mn/0.55　Mg/0.25　Zn/0.55　Ni/0.3　Ti/0.2　Pd/0.15　Sn/0.05　Cr/0.15
Siluminダイカスト用アルミ合金/シルミン　AC3A2.66582Al/87-89.7　Si/10-13　Fe/0.8　Cu/0.25　Mn/0.35　Mg/0.15　Zn/0.3　Ni/0.1　Ti/0.2　Pd/0.1
AC4Aロストワックス用アルミ合金　AC4A2.8476-638Al/87-89　Si/8-10　Fe-0.55　Cu/0.25　Mn/0.3-0.6
AC4Cロストワックス用アルミ合金　AC4C2.8638Al/89.95-91.3　Si/6.5-7.5　Fe/0.5　Cu/0.2　Mn/0.6　Mg/0.2-0.4　Zn/0.25　Ni/0.1　Ti/0.2　Pb/0.05　Sn/0.05
AC7Aロストワックス用アルミ合金　AC7A2.8638Al/92.75-94.65　Si/0.2　Fe/0.3　Cu/0.2　Mn/0.6　Mg/3.5-5.5　Zｎ/0.15　Ni/0.05　Ti/0.2　Pb/0.05　Sn/0.05　Cr/0.15

　　ニッケル　Ni                Atomic No.  28

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
ニッケルNiNickel還移金属8.9081455面心立方

代表的なニッケル合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
Nickel Chromium  Steelニッケルクロム鋼80Nir15Cr8.511400Ni/80　Cr/15　Fe/5
NCH-1ニクロム1号8.431399Ni/78　Cr/20　Si/1.2
NCH-2ニクロム2号8.26　Ni/58　Cr/16.5　Fe/23　Si/1.2
Nickel Copperニッケル銅6.68　Ni/67　Cu/30.2　Fe/1.2　Mn/1.5
N-80Aナイモニック80A　(商標)8.19　Ni/76　Cr/19.5　Ti/2.4　Al/1.4
Chromelクロメル8.71420Ni/90　Cr/10
Alumelアルメル 8.5-8.71315-1390Ni/94　Al/3　Mn+Fe+Si/3
M-400モネル 400　(商標)8.8　Ni/66.5　Cu/31.5　Fe/1.2
M-K500モネル K500　(商標)8.44　Ni/65.5　Cu/29.5　Al/2.7　Fe/1　Ti/0.6
Parmalloy45％パーマロイ　(商標)8.25　Ni/45　Fe/54
　78％パーマロイ　(商標)7.77　Ni/77　Fe/13.5　Cu/5 　Mo/4.2　
Inconel 600インコネル600　(商標)8.471370-1425Ni/72　Cr/14-17　Fe/6-10
Inconel 625インコネル625　(商標)8.441290-1350Ni/61　Cr/22　Fe/5　Mo/9
Inconel X750インコネルX750　(商標)8.251390–1425Ni/74　Cr/15　Fe/7　Ti/2.25-2.75　Al/0.4-1　Nb+Ta/0.7-1.2
I-800インコロイ 800　(商標)7.941400Ni/32.5　Fe/45　Cr/21　C/0.04
I-800HTインコロイ 800HT　(商標)7.94　Ni/32.5　Fe/45　Cr/21　　C/0.08　Al+Ti/1
　インコロイ　825　(商標)8.14　Ni/42　Cr/21.5　Mo/2.2　Cu/2.2,　Ti/0.9
Hastelloy BハステロイB　(商標)9.421340-1390Ni/62　Mo/28　Fe/30　他Cr,Mn,Si
HB-2ハステロイB-2　(商標)9.221370Ni/68　Mo/28　Fe/2　Cr/1　Co/1
HC-22ハステロイC22　(商標)8.611357 -1399Ni/57　Cr/20.5　Mo/14.2　Fe/2.3　W/3.2　V/0.25　C/0.01
HC-276ハステロイC276　(商標)8.941270-1390Ni/57　Mo/17　Cr/16　Fe/4-7　W/3-4.5
HXハステロイX　(商標)8.221355Ni/47　Cr/22　Fe/18　Mo/9　Co/1.5
C-20Cb3カーペンタ 20　(商標)8.051400Ni/35　Fe/37　Cr/20　Cu/3.5　Mo/2.5　Nb+Ta/0.6

　　鉄　Fe　　            Atomic No.  26

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
鉄FeIron還移金属7.8741538体心立方

代表的なニッケル合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
Gray Cast Iron鋳鉄/ねずみ鋳鉄(普通鋳鉄)7.05 –7.31146–1276 Fe/93-96　C/2.8–3.8　Si/1-2.5　Mn/0.2–0.8
Spherical Cast Iron
(Ductile Cast Iron)		強靭鋳鉄/球状黒鉛鋳鉄7.11116–1176Fe/95.9-96　C/2.5–2.6　Si/1　Mn/0.4　Mg/0.04　Ce/0.02　Ca/0.02
　可鍛鋳鉄/黒心可鍛鋳鉄7.41116–1396Fe/95.4-96　C/2.5　Si/1↓　Mn/0.4
High Chromium Cast Iron高クロム鋳鉄7.08-7.18　Fe/67.6-74.7　Cr/20-25　C/2.4–2.9　Si/0.49–0.73　Mn/0.68–0.81　Ni/0.86–1.16　Mo/0.8–1.76
Ni-resistニッケル鋳鉄
（ニレジスト）(商標)		7.411232.2Fe/64.3-81.9　Ni/13-16　C/2.14-6.67　Cr/1.5-2.4　Si/1.4-1.8
Kovarコバール　(商標)8.251450Fe/53　Ni/29　Co/17
Invarインバー（アンバー）(商標)8.241432Fe/62　Ni/36.5
Super Invarスーパーインバー　(商標)8.241435Fe/64　Ni/32　Cu/4
　10％ニッケル鉄　7.951423Fe/90　Ni/10
　20％ニッケル鉄7.991415Fe/80　Ni/20
　30％ニッケル鉄8.071415Fe/70　Ni/30
　40％ニッケル鉄8.171415Fe/60　Ni/40
DF-4242％ニッケル鉄8.221420Fe/57　Ni/42
　50％ニッケル鉄8.271420Fe/90　Ni/10
　クロムニッケル鋼18Cr8Ni7.821410Fe/84　Cr/8　Ni/8
　クロムニッケル鋼25Cr20Ni7.851400Fe/54　Cr/25　Ni/20
　ニッケルクロム鋼40Nir15Cr8.07　Fe/44　Ni/40　Cr/15
SCMnH1高マンガン鋼鋳鋼7.78-7.811340Fe/85.8-88.8　Mn/11-14　P/0.1↓　S/0.05↓
Low Carbon Steel低炭素鋼7.86 Fe/99.9　C/0.12–0.08
Medium Carbon Steel中炭素鋼7.861497Fe/99.6–99.95　C/0.05–0.4
High Carbon Steel高炭素鋼7.81-7.831276-1326Fe/99.481–99.494　C/0.506–0.519
Stainless Steel / Austeniteオーステナイト系ステンレス
SUS 303（鋳造用）		7.931399-1421Fe/64.7-68.7　Cr/17-19　Ni/8-10　C/0.15　Si/2　Mn/2　P/0.2　S/0.15
Stainless Steel
(SCS 13)		オーステナイト系ステンレス
SUS 304 		786-7.931400-1450Fe/63.9-69.9　Cr/18-21　Ni/8-11　C/0.08　Si/2　Mn/2
Stainless Steelオーステナイト系ステンレス
SUS 310 		7.981400-1450Fe/63.9-69.9　Cr/24-26　Ni/19-22　C/0.08　Si/1.5　P/0.045　S0.03
Stainless Steel
(SCS 14)		オーステナイト系ステンレス
SUS 316（鋳造用）		7.981370-1400Fe/59.4-67.4　Cr/17-20　Ni/10-14　C/0.08　Si/1.5　Mn/2　Mo/2-3
Stainless Steelオーステナイト系ステンレス
SUS 340  		7.931400-1420
Stainless Steel / Martensiteマルテンサイト系ステンレス
SUS 420J2		7.861496Fe/83-85.1　Cr/12-14　Ni/0.6　C/0.26-0.4　Si/1　Mn/1
Stainless Steel / Ferriteフェライト系ステンレスSUS 430（18クロムステンレス）7.71430-1510Fe/80.1-82.1　Cr/16-18　Mn/ 1　Si/0.75　C/0.12　P/0.04　S/0.03
Stainless Steelフェライト系ステンレスSUH 4467.41427-1510Fe 69.7-73.7　Cr/23-27　Mn/1.5　Si/1　C/0.3　N/0.25　C/0.2　P/0.04　S/0.03
Stainless Steelオーステナイト系ステンレス
SCH 13（鋳造用）		7.861496Fe/53.5-60.8　Cr/24-28　Ni/11-14　C/0.2-0.5　Si/2　Mn/2
Stainless Steel オーステナイト系ステンレス
SCH 22（鋳造用）		7.861496Fe/47.3-54.4　Cr/23-27　Ni/19-22　C/0.35-0.45　Si/1.75　Mn/1.5
Incoloyインコロイ800　(商標)8.141400Fe/46　Ni/32　Cr/21　Al/0.4　Ti/0.4

　　亜　　鉛　Zn                Atomic No.  30　／　錫（βスズ）　Sn               Atomic No.  50

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
亜鉛ZnZincポスト還移金属7.14419.58六方晶系
錫（βスズ）SnTin (Beta-tin)貧金属7.368 231.93 正方晶（β-tin）

代表的な亜鉛・スズ合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
 亜鉛ダイカスト合金6.44- 6.8380.7Zn/95　Al/4　Mg/0.04
H95Aスズ鉛はんだ Sn95Pb57.41-7.48224Sn/94.5-95.5　Pb/3.806-3.906　Sb/0.2　Bi/0.1　Cd/0.002　Cu/0.08　Au/0.05　In/0.1　Ag/0.1　Al/0.001　As/0.03　Fe/0.02　Ni/0.01　Zn/0.001
H63Aスズ鉛はんだ Sn63Pb378.35-8.38183Sn/62.5-63.5　Pb/35.806-36.806　微量元素はH95Aと同じ
H60Aスズ鉛はんだ Sn60Pb408.45-8.48190Sn/59.5-60.5　Pb/38.806-39.806　微量元素はH95Aと同じ
H50Aスズ鉛はんだ Pb50Sn508.5215Sn/49.5-50.5　Pb/48.806-49.806　微量元素はH95Aと同じ
H57Bi3Aスズ鉛ビスマスはんだSn57Pb40Bi38.32-8.66185Sn/56.5-75.5　Pb/20.406-40.406　Bi/2.5-3.5　Sb/0.2　Cd/0.002　Cu/0.08　Au/0.05　In/0.1　Ag/0.1　Al/0.001　As/0.03　Fe/0.02　Ni/0.01　Zn/0.001
H43Bi14Aスズ鉛ビスマスはんだSn43Pb43Bi148.94-9.02190Sn/42.5-43.5　Pb/41.41-43.406　Bi/13.5-14.5
微量元素はH57Bi3Aと同じ
H62Ag2Aスズ鉛銀はんだSn62Pb36Ag28.4-8.45179Sn/61.5-62.5　Pb/34.706-36.106　Ag/1.8-2.2　Bi/0.1　Sb/0.2　Cd/0.002　Cu/0.08　Au/0.05　In/0.1　Al/0.001　As/0.03　Fe/0.02　Ni/0.01　Zn/0.001
S50鉛フリー高温系はんだSn95Sb57.31-7.32241Sn/93.966-94.966　Sb/4.5-5.5　Pb/0.07　Bi/0.1　Cu/0.05　Au/0.05　In/0.1　Ag/0.1　Al/0.001　As/0.03　Cd/0.002　Fe/0.02　Ni/0.01　Zn/0.001
C30鉛フリー高温系はんだSn97Cu37.34-7.36309Sn/95.816-96.816　Cu/2.5-3.5　Sb/0.2　Pb/0.07　Bi/0.1　Au/0.05　In/0.1　Ag/0.1　Al/0.001　As/0.03　Cd/0.002　Fe/0.02　Ni/0.01　Zn/0.001
A50鉛フリー高温系はんだSn95Ag57.41-7.42240Sn/94.166-94.566　Ag/4.8-5.2　Pb/0.07　Sb/0.2　Bi/0.1　Cu/0.05　Au/0.05　In/0.1　Al/0.001　As/0.03　Cd/0.002　Fe/0.02　Ni/0.01　Zn/0.001
A30鉛フリー中高温系はんだSn97Ag37.37-7.38222Sn/96.166-96.566　Ag/2.8-3.2　Pb/0.07　Sb/0.2　Bi/0.1　Cu/0.05　Au/0.05　In/0.1　Al/0.001　As/0.03　Cd/0.002　Fe/0.02　Ni/0.01　Zn/0.001
N80A35B5鉛フリー中温系はんだSn88In8Ag3.5Bi0.57.36-7.57212Sn/86.556-88.566　In/7.5-8.5　Ag/3.2-3.8　Bi/0.3-0.7　Pb/0.07　Sb/0.2　Cu/0.05　Au/0.05　Al/0.001　As/0.03　Cd/0.002　Fe/0.02　Ni/0.01　Zn/0.001
Z90鉛フリー低温系はんだSn91Zn97.29198Sn/89.767-90.767　Zn/8.5-9.5　Pb/0.07　Sb/0.2　Bi/0.1　Cu/0.05　Au/0.05　In/0.1　Ag/0.1　Al/0.001　As/0.03　Cd/0.002　Fe/0.02　Ni/0.01
Pewter
(Britannia metal)		ピューター（ブリタニアピューター／しろめ）7.32250Sn/94　Sb/6
Pewter
(Britannia metal)		ピューター （ブリタニアピューター／しろめ）7.34320Sn/91　Sb/7　Cu/2
Roman Pewterローマンピューター7.46280Sn/94　Sb/2　Pb/4
WJ1ホワイトメタル第1種7.37280 370Sn/88-92　Sb/5-7　Cu/ 3-5
WJ2ホワイトメタル第2種7.37295 380Sn/84-87　Sb/8-10　Cu/ 5-6
WJ2Bホワイトメタル第2種B7.41310 422Sn/82-85　Sb/7.5-9.5　Cu/ 7.5-8.5
WJ3ホワイトメタル第3種7.42340 380Sn/80-82　Sb/11-12　Cu/ 4-5　Pb/3
WJ4ホワイトメタル第4種7.67-7.74360 370Sn/67-73　Sb/11-13　Pb/13-15　Cu/ 3-5
WJ5ホワイトメタル第5種7.21-7.24270 360Sn/69-70　Zn/28-29　Cu/ 2-3

　　チタン（チタニウム）Ti　    Atomic No.  22

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
チタン (ﾁﾀﾆｳﾑ)TiTitanium還移金属4.5061668六方晶系

代表的なチタン合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
Titanium Shape Memory Alloyチタン形状記憶合金6.41300Pb/50　Ni/50

　　チタン（チタニウム）Ti　    Atomic No.  22

元素金属名比　重融　点
チタン (ﾁﾀﾆｳﾑ)4.5061668

代表的なチタン合金

合　　金　　名比　重融　点
チタン形状記憶合金

　　金　Au　　            Atomic No.  7　　

元素金属名比　重融　点
金19.321064.18

代表的な金合金

合　　金　　名比　重融　点
K22 赤割 Red Gold17.62  1061
K22 八二割 Cu 8 16.73
K22 六四割 Cu 617.79
K22 白割 Ag10 17.611013
K21 赤割 Red Gold17.49897
K21 白割 Ag 1017.871059.5
K20 赤割 Red Gold 16.19891
K20 六四割 Cu 616.33
K20 八二割 Cu 816.43
K20 白割 Ag 1016.941058
K20 WG ニッケル16.171270（約）
K18 赤割 Red Gold14.97  894
K18 九一割 Cu 9 15.07  1015
K18 八二割 Cu 8 15.16  998
K18 七三割 Cu 7 15.26  980
K18 六四割 Cu 615.35  964
K18 五分割 Cu 515.45  924
K18 逆六四割 Cu 4 15.55  898
K18 逆七三割 Cu 3 15.65  889
K18 逆八二割 Cu 2 15.75  889
K18 逆九一割 Cu 1 15.86  894
K18 青割 Green Gold15.961047
K18 ピンクゴールド15.30
K18 ベージュゴールド15.14890
K18 グレーゴールド 13.971160
K18 パープルゴールド7.611050
K18 WG Ni 1814.53
K18 WG Ni 17.5 14.62903
K18 WG Ni 17 14.65
K18 WG Ni 16.514.65
K18 WG Ni 1514.35
K18 WG Ni 13.514.77
K18 WG Ni 1014.65
K18 WG Ni 814.66
K18 WG Ni 6.514.69915
K18 WG Ni 614.66
K18 WG Ni 3　 14.60
K18 WG Pd 2.516.781400
K18 WG Pd 216.611350
K18 WG Pd 1.517.87
K18 WG Pd 14.516.341195
K18 WG Pd 1015.99
K18 WG Pd 615.98
K18 WG Pd 519.34
K16 赤割 Red Gold13.94 903
K16 赤割 Red Gold 15.091047
K15 赤割 Red Gold 13.48915
K15 青割 Green Gold13.481043
K14 赤割 Red Gold 13.06934
K14 九一割 Cu 9 13.17915
K14 八二割 Cu 813.29895
K14 七三割 Cu 7  13.41878
K14 六四割 Cu 6  13.54864
K14 五分割 Cu 5 13.65852
K14 逆六四割 Cu 4 13.79860
K14 逆七三割 Cu 3 13.92880
K14 逆八二割 Cu 2 14.05934
K14 逆九一割 Cu 1 14.19997
K14 青割 Green Gold 14.331039
K14 WG Ni 1712.68983
K14 WG Ni 15.313.01
K14 WG Ni 14.514.39
K14 WG Ni 12.212.75995
K14 WG Ni 1112.66965
K14 WG Ni 9.512.70
K14 WG Ni 8.512.27
K14 WG Ni 7.512.57
K14 WG Ni 712.80965
K14 WG Ni 412.46
K14 WG Ni 312.50
K14 WG Pd 2014.72
K14 WG Pd 19.814.75
K14 WG Pd 17.513.73
K14 WG Pd 16.613.14
K14 WG Pd 1214.271030
K14 WG Pd 1114.23
K14 WG Pd 1014.38
K14 WG Pd 0.514.08
K12 赤割 Red Gold12.29 939
K12 五分割 Cu 5 12.87
K12 青割 Green Gold 13.651032
K12 WG Ni 2111.85
K12 WG Ni 2011.81
K12 WG Ni 1512.16
K10 赤割 Red Gold 11.531019
K10 八二割 Cu 811.78
K10 五分割 Cu 5 12.20
K10 逆八二割 Cu 2 12.65
K10 青割 Green Gold12.96 1023
K10 WG Ni 1711.20
K10 WG Pd 12.513.22
K9 赤割 Red Gold 11.22967
K9 九一割 Cu 911.35934
K9 八二割 Cu 8  11.48902
K9 七三割 Cu 7  11.62885
K9 六四割 Cu 6 11.75877
K9 五分割 Cu 5 11.90846
K9 逆六四割 Cu 4 12.04791
K9 逆七三割 Cu 3 12.19790
K9 逆八二割 Cu 212.35880
K9 逆九一割 Cu 112.51 975
K9 青割 Green Gold 12.671019
K9 WG Ni 17.510.60
K9 WG Ni 2013.06
K9 WG Pd 17.513.01
K8 赤割 Red Gold 10.91979
K8 九一割 Cu 9 11.04911
K8 八一割 Cu 8 11.17882
K8 七三割 Cu 7 11.31864
K8 六四割 Cu 6 11.45836
K8 五分割 Cu 5  11.60810
K8 逆六四割 Cu 4 11.75783
K8 逆七三割 Cu 3   11.90789
K8 逆八二割 Cu 2 12.06945
K8 逆九一割 Cu 1 12.22953
K8 青割 Green Gold 12.381013
K5 赤割 Red Gold 10.09993
K5 八二割 Cu 811.21
K5 青割 Green Gold 11.541006

　　銀　Ag                  Atomic No.  47

元素金属名比　重融　点
銀10.49961.78

代表的な銀合金

合　　金　　名比　重融　点
スターリングシルバー10.35910
コインシルバー10.3 880
ニッケルシルバー10.3  962
ニッケルシルバー10.22    970（約）
白四分一　※他の四分一は銅合金参照9.91    860
シルバー９５０10.41    945
シルバー８００10.15    858
シルバー７５０10.07    935
シルバー７００9.99    815
シルバー６５０9.90    794
シルバー６００9.82    773
シルバー５５０9.75   798
シルバー５００9.67    810

　　 銅　Cu                   Atomic No.  29

元素金属名比　重融　点
銅8.941084.62

代表的な銅合金

合　　金　　名比　重融　点
リン脱酸銅8.941084.62
ベリリウム銅25合金8.891081
赤銅（しゃくどう）一分挿9.02　1049（約）
赤銅三分挿9.11　1025（約）
赤銅五分挿10.86　1000（約）
赤銅八分挿9.5  　963（約）
クロム銅8.891075
黒四分一（金三分差し）9.21　 878（約）
四分一9.28     825（約）
並四分一 外三分（金一分差し）9.32 　838（約）
並四分一 内三分（金一分差し）9.41 　810（約）
上四分一（金一分差し）9.91　778（約）
丹銅8.91060
丹銅8.851043
丹銅8.751020
丹銅8.65998
黄銅8.71820
ネーバル黄銅8.43835
ネーバル黄銅2種8.41900
アドミラルティ黄銅8.63940
7/3黄銅（真鍮）8.55945
6/4黄銅（真鍮）8.42895
快削黄銅8.5900
鍛造用黄銅8.43890
高力黄銅8.25880-941
高力黄銅鋳物1種7.89-8.38　
高力黄銅鋳物3種　　
アルミニウム黄銅　　
アルミニウム黄銅
アルブラック　(商標)		8.1　
アルミニウム黄銅　　
青銅 （砲金）8.8990-1030
スズ青銅8.7970
マンガニン青銅8.441020
青銅鋳物2種　　
青銅鋳物3種8.7　
青銅鋳物6種8.8　
リン青銅鋳物2種A8.89954-1049
リン青銅鋳物3種A　　
鉛青銅鋳物2種8.85　
鉛青銅鋳物4種9.1　
シルジン青銅鋳物2種7.56-7.78　
シルジン青銅鋳物4種　　
アルミ青銅鋳物2種7.5　
アルミ青銅鋳物4種　　
アルミニウム青銅1種 (アームス)7.7　
アルミニウム青銅2種 (アームス)7.51050
アルミニウム青銅3種 (アームス)7.45　
洋白（Cu-Zn-Ni基）8.3-8.71200
白銅
(キュプロニッケル10％/商標) 		8.93　
白銅
(キュプロニッケル20％/商標)		8.92　
白銅
(キュプロニッケル30％/商標)		8.91　
コンスタンタン　(商標)8.881290



　　白　金（プラチナ）　Pt　    Atomic No.  28

元素金属名比　重融　点
白金(ﾌﾟﾗﾁﾅ)21.451768.3

代表的なプラチナ合金

合　　金　　名比　重融　点
Pt 950 パラジウム割20.641765
Pt 950 銅割20.051745
Pt 950 ルテニウム割20.701795
Pt 950 ルテニウム割 Ru 320.681793
Pt 950 イリジウム割21.501790
Pt 950 コバルト割20.041765
Pt 950 タングステン割21.331860
Pt 950 金割21.331720
Pt 900 パラジウム割19.891755
Pt 900 ルテニウム割 Ru 9 19.99 1795（約）
Pt 900 ルテニウム割 Ru 7 19.971795（約）
Pt 900 ルテニウム割 Ru 5 19.941780（約）
Pt 900 ルテニウム割 Ru 2.520.081770
Pt 900 イリジウム割21.561800
Pt 900 銅割 Cu 519.341750
Pt 900 銅割 Cu 319.551740
Pt900 コバルト割 Co 519.111735
Pt 900 コバルト割 Co 319.551740
Pt 900 金割21.211710
Pt 850 パラジウム割18.681750
Pt 850 銅割18.201730

　　アルミニウム　Al           Atomic No.  13

元素金属名比　重融　点
アルミニウム2.699660.40

代表的なアルミニウム合金

合　　金　　名比　重融　点
ジェラルミン（A2024-T4）2.77-2.79502-645
マグナリューム2.0
ラウタル2.8
アルミダイカスト合金2.7576-580
ダイカスト用
アルミ合金/ラウタル　AC2A		2.66582
ダイカスト用アルミ合金/シルミン　AC3A2.66582
ロストワックス用アルミ合金　AC4A2.8476-638
ロストワックス用アルミ合金　AC4C2.8638
ロストワックス用アルミ合金　AC7A2.8638

　　ニッケル　Ni                Atomic No.  28

元素金属名比　重融　点
ニッケル8.9081455

代表的なニッケル合金

合　　金　　名比　重融　点
ニッケルクロム鋼80Nir15Cr8.511400
ニクロム1号8.431399
ニクロム2号8.26　
ニッケル銅6.68　
ナイモニック80A　(商標)8.19　
クロメル8.71420
アルメル 8.5-8.71315-1390
モネメタル　(商標)8.44-8.81325
モネル 400　(商標)8.8　
モネル K500　(商標)8.44　
45％パーマロイ　(商標)8.25　
78％パーマロイ　(商標)7.77　
インコネル600　(商標)8.471370-1425
インコネル625　(商標)8.441290-1350
インコネルX750　(商標)8.251390–1425
インコロイ 800　(商標)7.941400
インコロイ 800HT　(商標)7.94　
インコロイ　825　(商標)8.14　
ハステロイB　(商標)9.421340-1390
ハステロイB-2　(商標)9.221370
ハステロイC22　(商標)8.611357 -1399
ハステロイC276　(商標)8.941270-1390
ハステロイX　(商標)8.221355
カーペンタ 20　(商標)8.051400

　　鉄　Fe　　            Atomic No.  26

元素金属名比　重融　点
鉄7.8741538

代表的なニッケル合金

合　　金　　名比　重融　点
鋳鉄/ねずみ鋳鉄(普通鋳鉄)7.05 –7.31146–1276
強靭鋳鉄/球状黒鉛鋳鉄7.11116–1176
可鍛鋳鉄/黒心可鍛鋳鉄7.41116–1396
高クロム鋳鉄7.08-7.18　
ニッケル鋳鉄
（ニレジスト）(商標)		7.411232.2
コバール　(商標)8.251450
インバー（アンバー）(商標)8.241432
スーパーインバー　(商標)8.241435
10％ニッケル鉄　7.951423
20％ニッケル鉄7.991415
30％ニッケル鉄8.071415
40％ニッケル鉄8.171415
42％ニッケル鉄8.221420
50％ニッケル鉄8.271420
クロムニッケル鋼18Cr8Ni7.821410
クロムニッケル鋼25Cr20Ni7.851400
高マンガン鋼鋳鋼7.78-7.811340
低炭素鋼7.86
中炭素鋼7.861497
高炭素鋼7.81-7.831276-1326
オーステナイト系ステンレス
SUS 303（鋳造用）		7.931399-1421
オーステナイト系ステンレス
SUS 304 		786-7.931400-1450
オーステナイト系ステンレス
SUS 310 		7.981400-1450
オーステナイト系ステンレス
SUS 316（鋳造用）		7.981370-1400
オーステナイト系ステンレス
SUS 340  		7.931400-1420
マルテンサイト系ステンレス
SUS 420J2		7.861496
フェライト系ステンレスSUS 430（18クロムステンレス）7.71430-1510
フェライト系ステンレスSUH 4467.41427-1510
オーステナイト系ステンレス
SCH 13（鋳造用）		7.861496
 オーステナイト系ステンレス
SCH 22（鋳造用）		7.861496
インコロイ800　(商標)8.141400

　亜　　鉛　Zn                Atomic No.  30 　／　錫（βスズ）　Sn               Atomic No.  50

元素金属名比　重融　点
亜鉛7.14419.58
錫（βスズ）7.368 231.93

代表的な亜鉛・スズ合金

合　　金　　名比　重融　点
亜鉛ダイカスト合金6.44- 6.8380.7
スズ鉛はんだ Sn95Pb5　7.41-7.48224
スズ鉛はんだ Sn63Pb378.35-8.38183
スズ鉛はんだ Sn60Pb408.45-8.48190
スズ鉛はんだ Pb50Sn50　※他のはんだは鉛合金参照8.5215
スズ鉛ビスマスはんだSn57Pb40Bi38.32-8.66185
スズ鉛ビスマスはんだSn43Pb43Bi148.94-9.02190
スズ鉛銀はんだSn62Pb36Ag28.4-8.45179
鉛フリー高温系はんだSn95Sb57.31-7.32241
鉛フリー高温系はんだSn97Cu37.34-7.36309
鉛フリー高温系はんだSn95Ag57.41-7.42240
鉛フリー中高温系はんだSn97Ag37.37-7.38222
鉛フリー中温系はんだSn88In8Ag3.5Bi0.57.36-7.57212
鉛フリー低温系はんだSn91Zn97.29198
ピューター（ブリタニアピューター／しろめ）7.32250
ピューター （ブリタニアピューター／しろめ）7.34320
ローマンピューター7.46280
ホワイトメタル第1種7.37280 370
ホワイトメタル第2種7.37295 380
ホワイトメタル第2種B7.41310 422
ホワイトメタル第3種7.42340 380
ホワイトメタル第4種7.67-7.74360 370
ホワイトメタル第5種　※他のホワイトメタルは鉛合金参照7.21-7.24270 360

　　銀　Ag                  Atomic No.  47

元素金属名元素記号英　名属　　　　性比　重融　点結　晶　構　造
銀AgSilver貴金属・還移金属10.49961.78面心立方構造

代表的な銀合金

合金英名／規格合　　金　　名比　重融　点構　成　金　属
Starling Silverスターリングシルバー　Silver 92510.35910Ag/92.5   Cu/7.5
Coin Silverコインシルバー　Silver 90010.3880Ag/90　Cu/10
Nickel Silver 900ニッケルシルバー　Silver 90010.3962Ag/90　Ni/10
Nickel Silver 850ニッケルシルバー　Silver 85010.22970（約）Ag/85　Ni/15
Shiro-hibuichi白四分一（おぼろ銀）※他の四分一は、『銅合金』を参照9.91860Ag/60　Cu/40　+Au/1
 Silver 950シルバー95010.41945Ag/95, Cu/5
Silver 800シルバー80010.15858Ag/80, Cu/20
Silver 750シルバー75010.07935Ag/75, Cu/25
Silver 700シルバー7009.99815Ag/70, Cu/30
Silver 650シルバー6509.90794Ag/65, Cu/35
Silver 600シルバー6009.82773Ag/60, Cu/40
Silver 550シルバー5509.75798Ag/55, Cu/45
Silver 500シルバー5009.67810Ag/50, Cu/50

■ 切削加工（せっさくかこう）
Machining / Metal Removal Machining / Cutting

削ったり、穴を開けたりして成形する方法。鍛造や鋳造と並ぶ、金属の３大加工方法のうちのひとつ。

■ パラフィンワックス
Paraffine Wax

固形パラフィン。炭化水素化合物の一種で科学的合成物ではない。クレヨンやろうそくに使われているためワックスと表現されるが石油に由来する物質でワックスではない。液体のパラフィンは、ホワイト油などともよばれ、着火剤であったりベビーオイルとしも使われる。

■ インジェクションワックス
Injection Wax

ロストワックス鋳造（ブロックモールド法）で、ワックス型の作製工程でゴム型に射出する専用のパラフィンを主成分とするワックス。通常60℃前後で溶解する。

■ 被削性（ひさくせい）
Machinability

切削加工や穴あけ加工したときの削られやすさ。抵抗や温度、刃物との摩擦の度合で客観的に評価される。類義語→『快削性』

■ 切削性（せっさくせい）
Machineability / Cut Ability

削ることができる性質や特性。類義語→被削性

■ 快削性（かいさくせい）
Cutting Smoothability

切削・切断・穴あけ加工したときの面の綺麗さ。
切削時の切子（ダライ粉）が細かく飛び散る方が面がきれいになる。この性質があること。類義語→『切削性』

■ 可塑性（かそせい）
Plasticity / Plastic

塑性ともいう。
固体を曲げたり削ったり叩いたりして力を加えて変形し、力を取り除いてももとに戻らない性質。変形加工することができること、またはできる度合。

■ ゲートスプルー
Gate Sprue

ワックスツリーの部分名称。
センタースプルーから製品部の堰を結ぶ湯道。湯道と呼ぶこともある。
製品部の肉厚や大きさに対して『太すぎ』『短すぎ』は、ホットスポットや割れの発生原因となり、『細すぎ』『長すぎ』は、指向性凝固の阻害を誘発し、これに起因する鋳造欠陥を引き起こす可能性が高くなる。

■ 湯（ゆ）
Molten Metal / Melting Metal

溶解した金属及び合金。『溶湯』と同義語。

■ ラインワックス
Line Wax / Wire Wax

ワイヤーワックスともいう。パラフィン系のワックスでできた細い棒状のワックス。もともと歯科技工の鋳造でワックス原型を成型する材料。部分入れ歯（パーシャルデンチャー /Partial Denture) のバネ（留め金）を形成するためのもので太さ（Φ）も0.1ｍｍ単位でさまざまある。これを宝飾用に流用した。ランナースプルーやゲートスプルー、ベント用の線として使用し、ワックス型の穴埋め修正などの素材としても使用される。

■ 指なじみ（ゆびなじみ）
Size Area

宝飾品の部分名称。指輪円周で指輪の外側と指と接する指輪の腕から下の場所。円周に沿った角を落として鈍角にした部分。指輪を装着したときの指との感触を和らげる効果がある。
