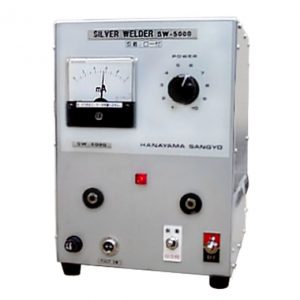

SW-5000
ロウ付けレベル５ 仮着レベル８
電気抵抗熱を利用した金属接合機能を複合的に備えた広範囲型（仮着・ロウ付け）装置。
電気抵抗式のロウ付け装置と抵抗溶接式仮着装置の両方の機能を備えた装置で、仮着からロウ付け作業が一台でこなせます。
特徴
- 線材をメインとするアッセンブリーに最適な複合機。
- パーツ類や線材の仮着とロウ付けが可能なロウ付け／仮着複合機。
- 小物のアッセンブリーに威力を発揮。
仕様
| 形 式 | SW-5000 |
| 入 力 電 源 | AC 100V |
| 消 費 電 力 | 300W（最大） |
| サ イ ズ | 200W×265D×280H |
| 重 量 | 18kg |
| 付 属 品 | 片極ピンセット銀タン仕様（中） 片極クリップ電極（太） フットペダルスイッチ |
仮着 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金） | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 |
| 16.0㎠（4.0×4.0㎜） | 20.2㎠（4.5×4.5㎜） | 6.2㎠（2.5×2.5㎜） |
※表示寸法は接合する部材側の断面です。仮着本体の大きさは問いません。
※銅合金は仮着できません。
ロウ付け 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銅合金 | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 | |
| 標 準 | 0.6㎜Φ《0.7》/ 0.5×0.8㎜《0.6×0.8》 | 0.3㎜Φ《0.4》/ 0.3×0.5㎜《0.3×0.6》 | |
| 銀タン仕様 | 0.8㎜Φ《0.9》/ 0.7×1.0㎜《0.8×1.0》 | 0.4㎜Φ 《0.5》/ 0.3×0.7㎜《0.3×0.8》 | |
| カ ー ボ ン | × | × | × |
| 治具(付属品) | × | × | × |
※板状のロウ付けには、ワーク形状により特注の電極治具が必要な場合があります。
※カーボン類の電極は、ご使用になれません。
ロウ付け電極 付属品とオプション設定
| 型 式 | 片極ピンセット電極 | 片極ピンセット電極 銀タン付き | 両極ピンセット電極 | 両極ピンセット電極 銀タン付き |
| SW-5000 | × | ●（中） | ▲（中） | ▲（中）（太） |
| 片極カーボン電極 | 両極カーボン電極 | サイズ直し治具電極 | 片極クリップ電極 | |
| × | × | × | ●（太） |
● 付属品として機械の価格に含まれる電極 ▲ オプションとして使用可能な電極 × 当該機種には使用できない電極
※（ ）内は専用の指定サイズです。
※板状や角状ワークのロウ付けには、専用の治具電極が必要です。治具はワークに合わせお見積り致します。

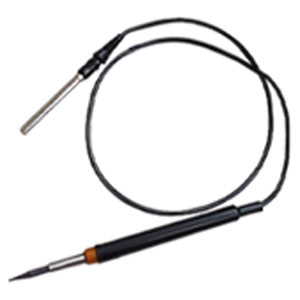

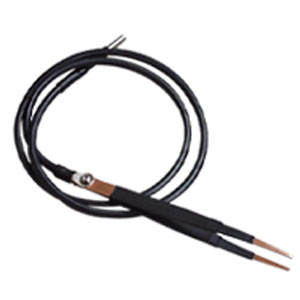

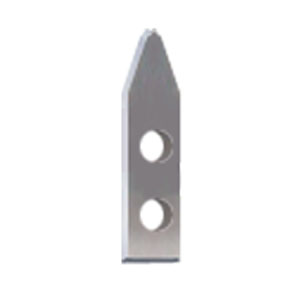

片極ピンセット電極
ロウ付け・仮着共用電極

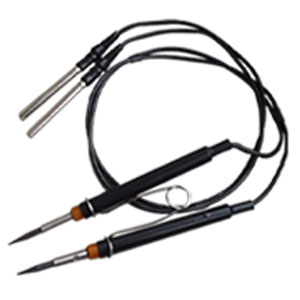

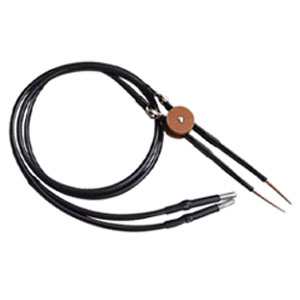

両極ピンセット電極
ロウ付け・仮着共用電極

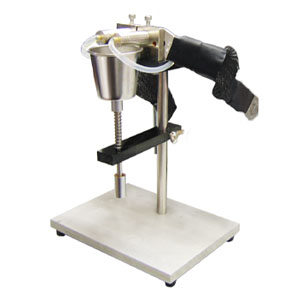

サイズ直し治具
ロウ付け用電極治具

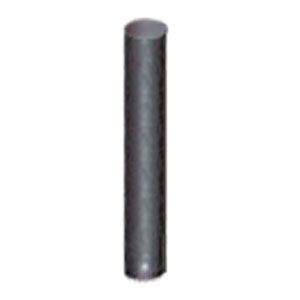

片極カーボン電極
ロウ付け用電極

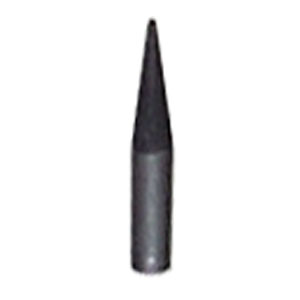

両極カーボン電極
ロウ付け用電極

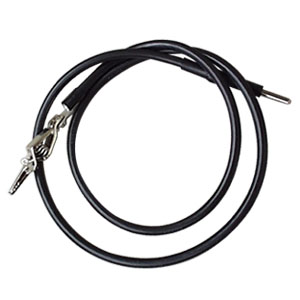

片極クリップ電極
仮着用電極
