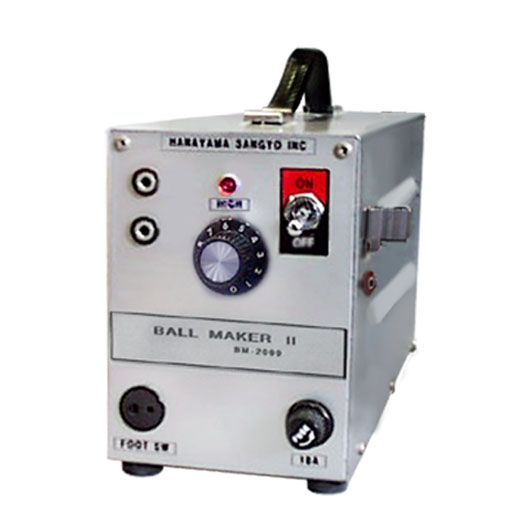

BM-2000
ロウ付けレベル２ しゃか玉作製機能
電気抵抗熱を利用した金属接合機能を複合的に備えた広範囲型（仮着・ロウ付け・かしめ）装置。
電気抵抗式のロウ付け装置と抵抗溶接式仮着装置の両方の機能を備えた装置で、仮着からロウ付け作業が一台でこなせます。
また、線材の先端を電気で溶解して球状にするボールメーカーに細い綿材のロウ付け機能を搭載した機種も紹介しています。
特徴
- 線材を使用しての『かしめ』とロウ付けに対応するユニークな複合機。
- 電気により線材の先端を瞬時に溶解し、球状の『しゃか玉』が作製できる装置に線材のロウ付け機能をプラス。
- 『しゃか玉』を応用して、稼働部の『かしめ』やロウ付けできない箇所への『留め』が可能。
仕様
| 形 式 | BM-2000 |
| 入 力 電 源 | AC 100V |
| 消 費 電 力 | 200W（最大） |
| サ イ ズ | 105W×140D×265H |
| 重 量 | 4kg |
| 付 属 品 | ﾎﾞｰﾙﾒｰｶｰ専用 片極ピンセット電極 片極カーボン電極（極細） 交換用カーボン電極（円柱形） フットペダルスイッチ |
しゃか玉作製機能 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銀合金・銅合金・ﾌﾟﾗﾁﾅ合金 | |
| 1.0㎜Φ（線材） |
※大きな球を作る場合には、数回に分けて通電溶解して下さい。
※大きな球では、球形が多少いびつになる場合があります。
※使用する線材の太さにより最大の球直径サイズが異なります。
ロウ付け 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銅合金 | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 | |
| 標 準 | 0.6㎜Φ / 0.5×0.8㎜ | 0.3㎜Φ / 0.3×0.5㎜ | |
| 銀タン仕様 | 0.8㎜Φ / 0.7×1.0㎜ | 0.4㎜Φ / 0.3×0.7㎜ | |
| カ ー ボ ン | 1.0㎜Φ / 0.8×1.0㎜ | 0.6㎜Φ / 0.5×1.0㎜ | 1.0㎜Φ / 0.8×1.0㎜ |
| 治具(付属品) | × | × | × |
ロウ付け電極 付属品とオプション設定
| 型 式 | 片極ピンセット電極 | 片極ピンセット電極 銀タン付き | 両極ピンセット電極 | 両極ピンセット電極 銀タン付き |
| SW-5000 | ▲（極細） | ▲（極細） | ▲（極細） | ▲（極細） |
| 片極カーボン電極 | 両極カーボン電極 | サイズ直し治具電極 | 片極クリップ電極 | |
| ●（極細） | ▲（極細） | × | × |
● 付属品として機械の価格に含まれる電極 ▲ オプションとして使用可能な電極 × 当該機種には使用できない電極
※（ ）内は専用の指定サイズです。
※板状や角状ワークのロウ付けには、専用の治具電極が必要です。治具はワークに合わせお見積り致します。

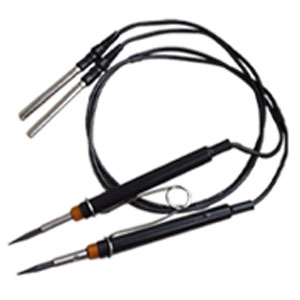

片極ピンセット電極
ロウ付け・仮着共用電極

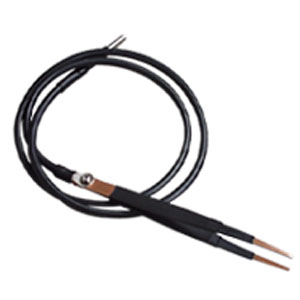

両極ピンセット電極
ロウ付け・仮着共用電極

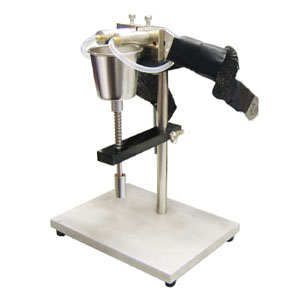

サイズ直し治具
ロウ付け用電極治具

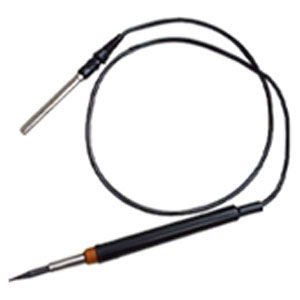

片極カーボン電極
ロウ付け用電極

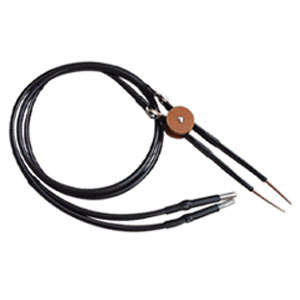

両極カーボン電極
ロウ付け用電極

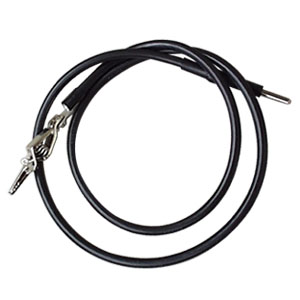

片極クリップ電極
仮着用電極

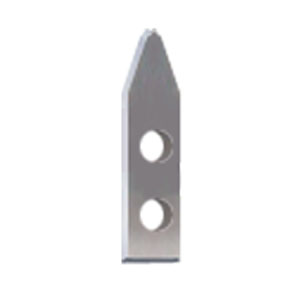

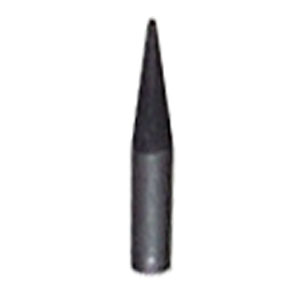

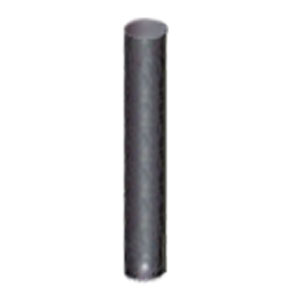

消耗品

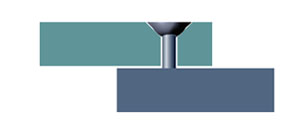

工程
step

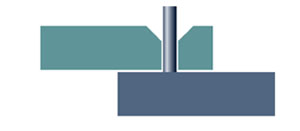

1棒状ワークを孔に通します。
step
2電気で先端を溶かして球状にします。
step
3突き出し部の面を擦り『かしめ』ます。
