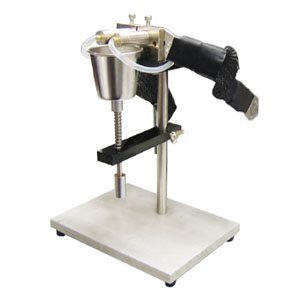

特徴

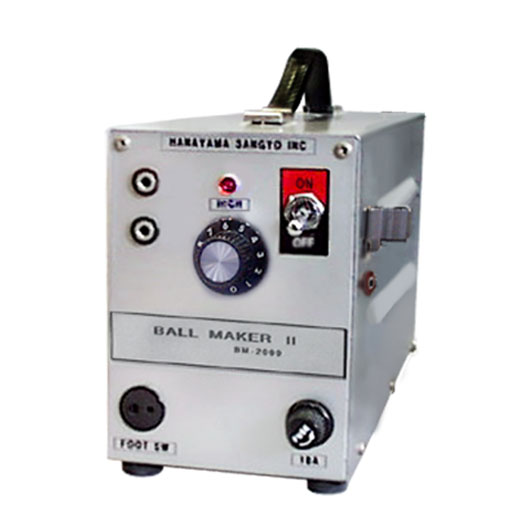

・線材を使用しての『かしめ』とロウ付けに対応するユニークな複合機。
・電気により線材の先端を瞬時に溶解し、球状の『しゃか玉』が作製できる装置に線材のロウ付け機能をプラス。
・『しゃか玉』を応用して、稼働部の『かしめ』やロウ付けできない箇所への『留め』が可能。
仕様
| 型式 | BM-2000 |
|---|---|
| 入力電源 | AC100V |
| 消費電力 | 200W（最大） |
| サイズ | 105W×140D×265H（mm） |
| 重量 | 4kg |
| 付属品 |
ボールメーカー専用 片極ピンセット電極 片極カーボン電極（極細） 交換用カーボン電極（円柱形） フットペダルスイッチ |
しゃか玉作製機能 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銀合金・銅合金・ﾌﾟﾗﾁﾅ合金 |
|---|
| 1.0㎜Φ（線材） |
※大きな球を作る場合には、数回に分けて通電溶解して下さい。
※大きな球では、球形が多少いびつになる場合があります。
※使用する線材の太さにより最大の球直径サイズが異なります。
ロウ付け 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銅合金 | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 | |
|---|---|---|---|
| 標 準 | 0.6㎜Φ / 0.5×0.8㎜ | 0.3㎜Φ / 0.3×0.5㎜ | |
| 銀タン仕様 | 0.8㎜Φ / 0.7×1.0㎜ | 0.4㎜Φ / 0.3×0.7㎜ | |
| カ ー ボ ン | 1.0㎜Φ / 0.8×1.0㎜ | 0.6㎜Φ / 0.5×1.0㎜ | 1.0㎜Φ / 0.8×1.0㎜ |
| 治具(付属品) | × | × | × |
ロウ付け電極 付属品とオプション設定
| 型 式 | 片極ピンセット電極 | 片極ピンセット電極 銀タン付き |
両極ピンセット電極 | 両極ピンセット電極 銀タン付き |
|---|---|---|---|---|
| BM-2000 | ▲（極細） | ▲（極細） | ▲（極細） | ▲（極細） |
| 片極カーボン電極 | 両極カーボン電極 | サイズ直し治具電極 | 片極クリップ電極 | |
| ●（極細） | ▲（極細） | × | × |
●付属品として機械の価格に含まれる電極
▲オプションとして使用可能な電極
×当該機種には使用できない電極
※（）内は専用の指定サイズです。
※板状や角状ワークのロウ付けには、専用の治具電極が必要です。治具はワークに合わせお見積り致します。

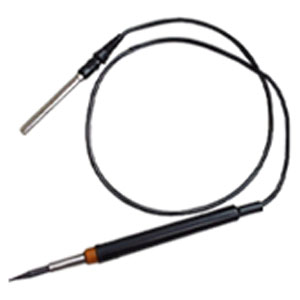

片極ピンセット電極
ロウ付け・仮着共用電極

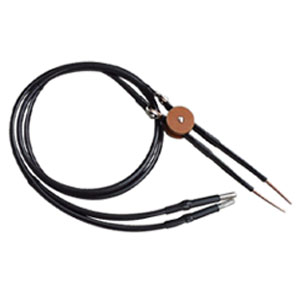

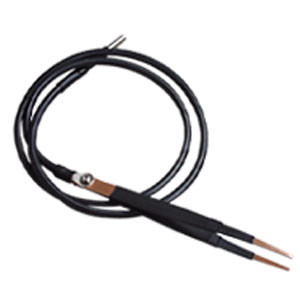

両極ピンセット電極
ロウ付け・仮着共用電極

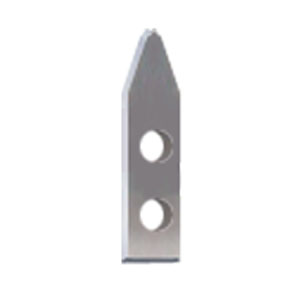

サイズ直し治具
ロウ付け用電極治具

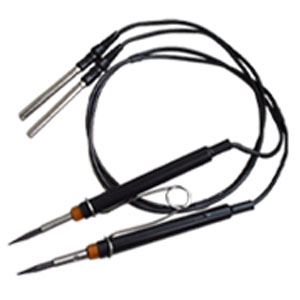

片極カーボン電極
ロウ付け用電極
両極カーボン電極
ロウ付け用電極

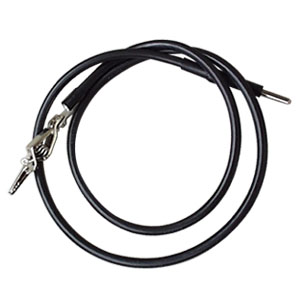

片極クリップ電極
仮着用電極
消耗品

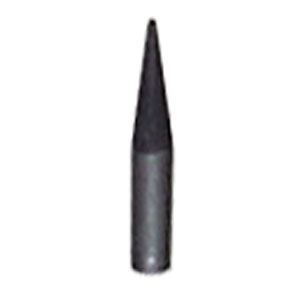

カーボン電極
先細形

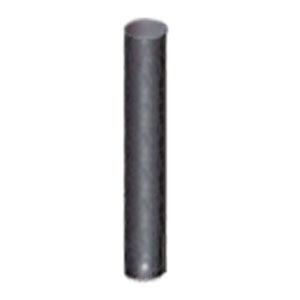

カーボン電極
円柱形
銀タン電極
(銀タングステン合金)
工程
-

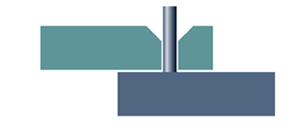

step1

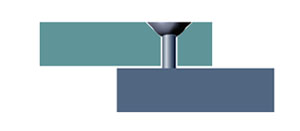

棒状ワークを孔に通します。
-
step2
電気で先端を溶かして球状にします。
-
step3
突き出し部の面を擦り『かしめ』ます。
