特徴
・ロウ付けをメインとする接合作業に向けた複合機。
・主にシルバーを含む指輪のサイズ直し作業やステンレス、コバルトクロムなどの金属を対象とするロウ付けメインの複合機。
・サイズ直し治具が不要の場合には、本体のみでの販売にも対応します。
※ワーク形状により専用の治具が別途必要な場合があります。
仕様

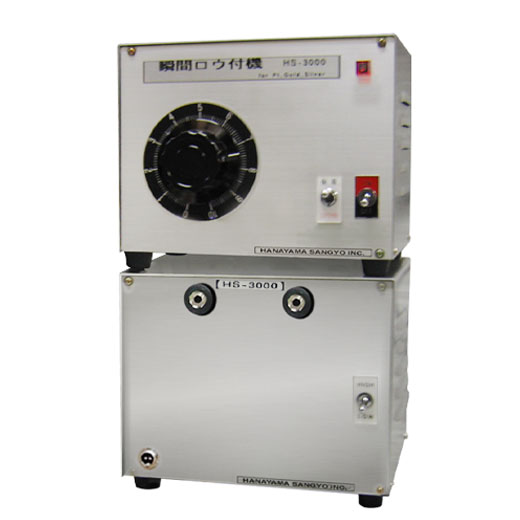

| 型式 | HS-3000 |
|---|---|
| 入力電源 | AC100V |
| 消費電力 | 1kW（最大） |
| サイズ |
電源部／230W×305D×135H（mm） 機構部／230W×305D×135H（mm） |
| 重量 |
電源部／20kg 機構部／8.5kg |
| 付属品 |
片極ピンセット銀タン仕様（中） サイズ直し治具（指輪用） フットペダルスイッチ |
仮着 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金） | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 |
|---|---|
| 20.2㎠（4.5×4.5㎜） | 25.0㎠（5.0×5.0㎜） |
※表示寸法は接合する部材側の断面です。仮着本体の大きさは問いません。
※銀・銅合金は仮着できません。
ロウ付け 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銅合金 | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 | |
|---|---|---|---|
| 標 準 | 0.9㎜Φ《1.0》/ 0.8×1.0㎜《0.9×1.0》 | 0.5㎜Φ《0.6》/ 0.5×0.5㎜《0.5×0.6》 | |
| 銀タン仕様 | 1.2㎜Φ《1.3》/ 0.8×1.5㎜《0.9×1.5》 | 0.6㎜Φ 《0.7》/ 0.5×0.8㎜《0.5×0.9》 | |
| カ ー ボ ン | × | × | × |
| 治具(付属品) | 8.0×2.0㎜ | 6.0×2.0㎜ | 4.0×2.0㎜ |
※板状のロウ付けには、ワーク形状により特注の電極治具が必要な場合があります。
※カーボン類の電極は、ご使用になれません。
ロウ付け電極 付属品とオプション設定
| 型 式 | 片極ピンセット電極 | 片極ピンセット電極 銀タン付き |
両極ピンセット電極 | 両極ピンセット電極 銀タン付き |
|---|---|---|---|---|
| HS-3000 | × | ●（中） | ▲（中） | ▲（中）（太） |
| 片極カーボン電極 | 両極カーボン電極 | サイズ直し治具電極 | 片極クリップ電極 | |
| × | × | ● | ●（中） |
●付属品として機械の価格に含まれる電極
▲オプションとして使用可能な電極
×当該機種には使用できない電極
※（）内は専用の指定サイズです。
※板状や角状ワークのロウ付けには、専用の治具電極が必要です。治具はワークに合わせお見積り致します。

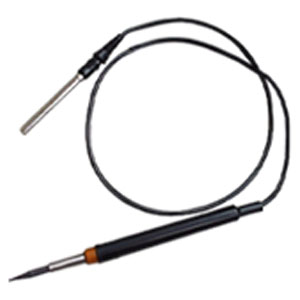

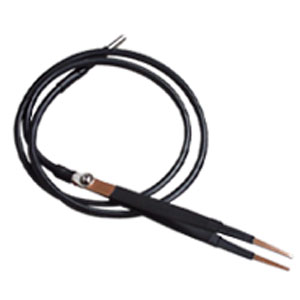

片極ピンセット電極
ロウ付け・仮着共用電極

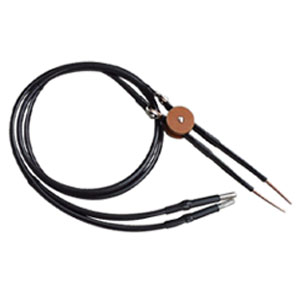

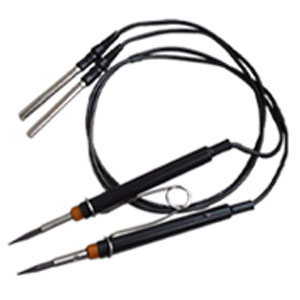

両極ピンセット電極
ロウ付け・仮着共用電極

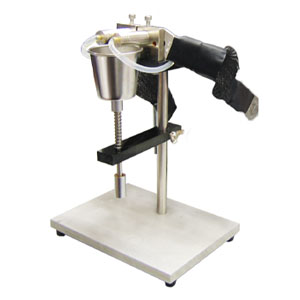

サイズ直し治具
ロウ付け用電極治具
片極カーボン電極
ロウ付け用電極
両極カーボン電極
ロウ付け用電極

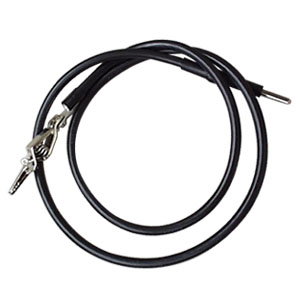

片極クリップ電極
仮着用電極
消耗品

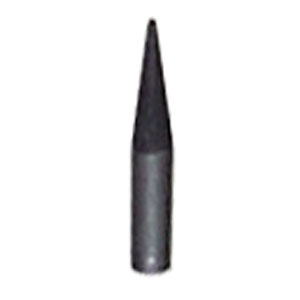

カーボン電極
先細形

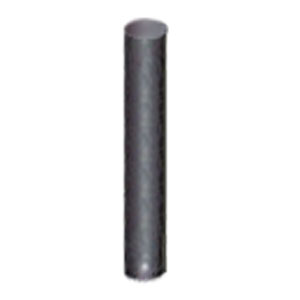

カーボン電極
円柱形

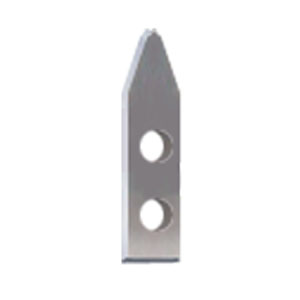

銀タン電極
(銀タングステン合金)
