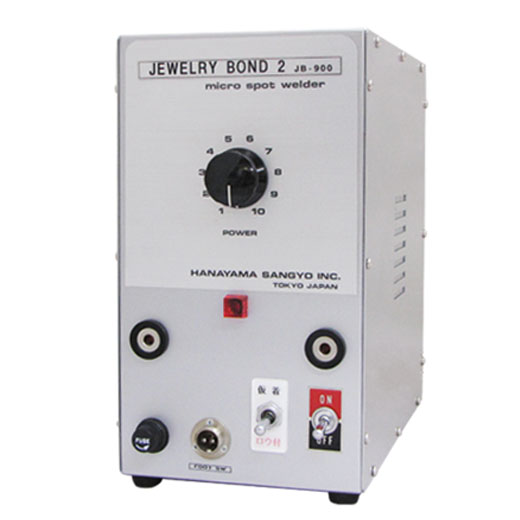

特徴
・線材や小さいパーツ類の仮着とロウ付けが一台で可能な低価格複合機。
・丸環やメレー石座など（2×2㎜角程度）の仮着とロウ付けが可能。
・出力以上のパワーを発揮できる、カーボン電極（オプション）が使用できます。
仕様
| 型式 | JB-900 |
|---|---|
| 入力電源 | AC100V |
| 消費電力 | 200W（最大） |
| サイズ | 145W×260D×250H（mm） |
| 重量 | 8kg |
| 付属品 |
片極ピンセット銀タン仕様（細） 片極クリップ電極（細） フットペダルスイッチ |
仮着 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金） | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 |
|---|---|
| 4.0㎠（2.0×2.0㎜） | 9.0㎠（3.0×3.0㎜） |
※表示寸法は接合する部材側の断面です。仮着本体の大きさは問いません。
※銀・銅合金は仮着できません。
ロウ付け 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銅合金 | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 | |
|---|---|---|---|
| 標 準 | × | × | × |
| 銀タン仕様 | 0.8㎜Φ / 0.7×1.0㎜ | 0.4㎜Φ / 0.3×0.7㎜ | |
| カ ー ボ ン | 1.2㎜Φ / 0.8×1.5㎜ | × | 1.2㎜Φ / 0.8×1.5㎜ |
| 治具(付属品) | × | × | × |
※板状のロウ付けには、ワーク形状により特注の電極治具が必要な場合があります。
ロウ付け電極 付属品とオプション設定
| 型 式 | 片極ピンセット電極 | 片極ピンセット電極 銀タン付き |
両極ピンセット電極 | 両極ピンセット電極 銀タン付き |
|---|---|---|---|---|
| JB-900 | ▲（細） | ●（細） | ▲（細） | ▲（細） |
| 片極カーボン電極 | 両極カーボン電極 | サイズ直し治具電極 | 片極クリップ電極 | |
| ●（細） | ▲（細） | × | ●（細） |
●付属品として機械の価格に含まれる電極
▲オプションとして使用可能な電極
×当該機種には使用できない電極
※（）内は専用の指定サイズです。
※板状や角状ワークのロウ付けには、専用の治具電極が必要です。治具はワークに合わせお見積り致します。

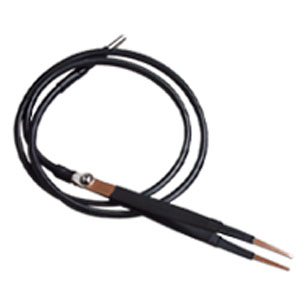

片極ピンセット電極
ロウ付け・仮着共用電極

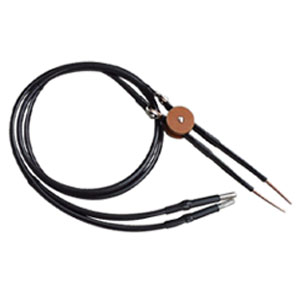

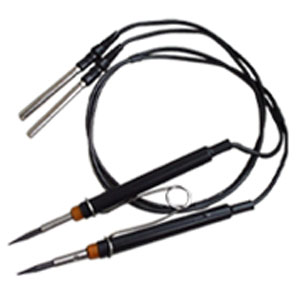

両極ピンセット電極
ロウ付け・仮着共用電極

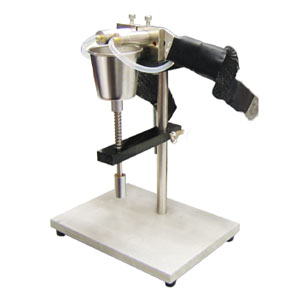

サイズ直し治具
ロウ付け用電極治具

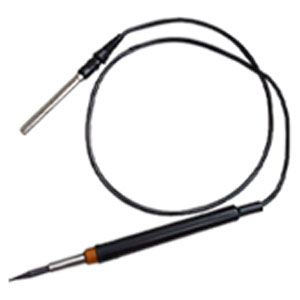

片極カーボン電極
ロウ付け用電極
両極カーボン電極
ロウ付け用電極

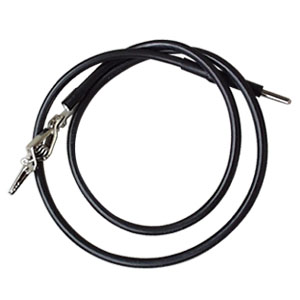

片極クリップ電極
仮着用電極
消耗品

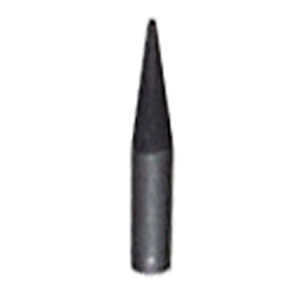

カーボン電極
先細形

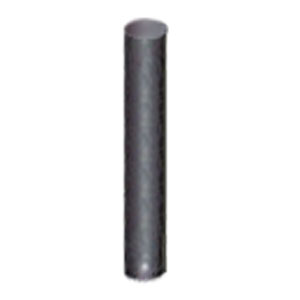

カーボン電極
円柱形

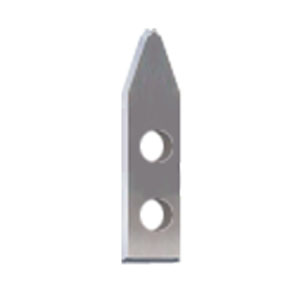

銀タン電極
(銀タングステン合金)
