特徴
・20立方まで可能なミドルクラス仮着装置。
・ステンレスなどの一般的な金属でのパーツであれば、充分なパフォーマンスが得られる。
・シルバー以外の貴金属であれば、アクセサリーでの使用も可能です。
※銀合金・銅合金・チタニウムなどには使用できません。
仕様

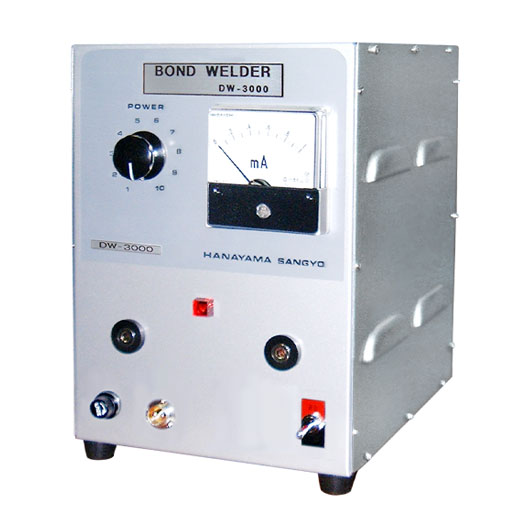

| 型式 | DW-3000 |
|---|---|
| 入力電源 | AC100V |
| 消費電力 | 300W（最大） |
| サイズ | 230W×265D×280H（mm） |
| 重量 | 18kg |
| 付属品 |
片極クリップ電極（スタンダード／中） 片極ピンセット電極（スタンダード／中） フットペダルスイッチ |
対象金属と対応断面積
| K9～K18（金合金） | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 |
|---|---|
| 16.0㎠（4.0×4.0㎜） | 20.2㎠（4.5×4.5㎜） |
※表示寸法は接合する部材側の断面です。仮着本体の大きさは問いません。
仮着電極 付属品とオプション設定
| 型 式 | 片極ピンセット電極 | 片極ピンセット電極 銀タン付き |
両極ピンセット電極 | 両極ピンセット電極 銀タン付き |
片極クリップ電極 |
|---|---|---|---|---|---|
| DW-3000 | ●（中） | ▲（中） | ▲（中） | ▲（中） | ●（中） |
●付属品として機械の価格に含まれる電極
▲オプションとして使用可能な電極
※（）内は専用の指定サイズです。

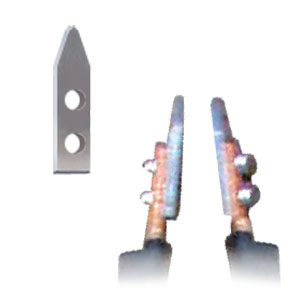

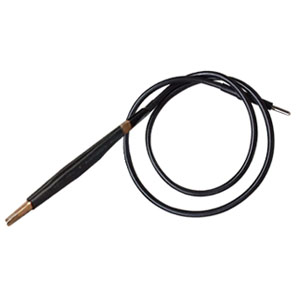

銀タン電極（銀タングステン合金）

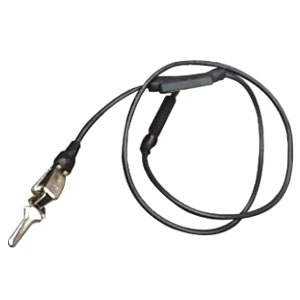

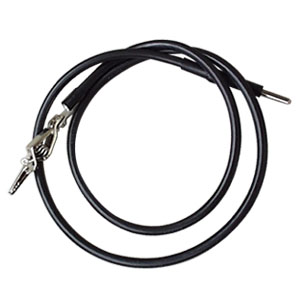

片極クリップ電極（細）

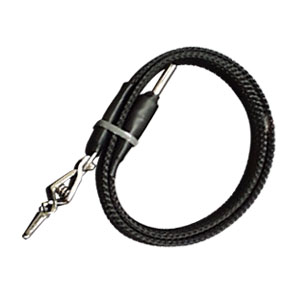

片極クリップ電極（中）
片極クリップ電極（太）

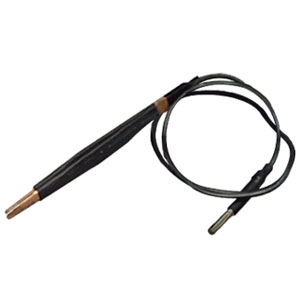

片極ピンセット電極（細）
片極ピンセット電極（中）

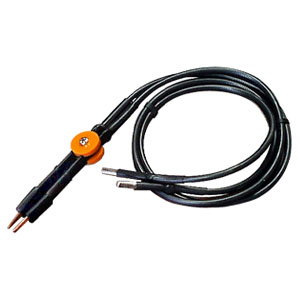

両極ピンセット電極（細）
両極ピンセット電極（中）
工程
-

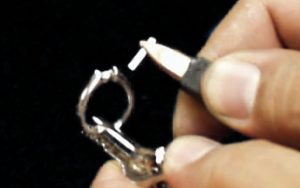

step1
接合面を合わせる

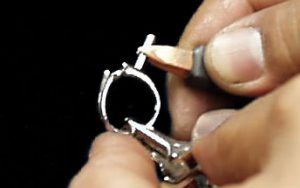

本体をクリップ電極でつかみ、部材をピンセット電極で持ち接合面どうしを合わせます。
-
step2
通電する
隙間ができないようにして部材を本体に押し付けてからフットスイッチで通電します。
-
step3
仮着する

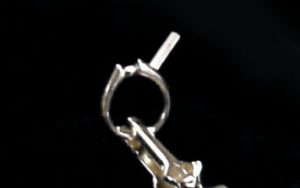

溶接状態を指で確認し、良好であれば次のワークの仮着を行います。
