吉田キャストは、宝飾用高融点用埋没材を世界に先駆け開発・発売した会社のひとつです。
特にオールシリーズは、現在もプラチナ用埋没材として国内外の有名企業に使用されている最高級シリカ系埋没材です。
ロストワックス鋳造(ブロックモールド法)シリカ系高融点金属用埋没材
ロストワックス精密鋳造のブロックモールド法で、合金の融点が1200℃以上の金属に使用する埋没材です。
吉田キャスト工業独自開発のレシピでつくられる100%オリジナル製品。混合状態、粒度分布、異物混入など、厳しい品質検査で高い品質と安定性を確保していますので、いつでも安心してご使用になれます。
1200℃より融点の低い金属には石膏系埋没材をご使用ください。
■ お客様のニーズに合わせた特徴で製品をラインナップしています。
■ 特徴については、硬度や品質評価グラフをご参照ください。
■ 品質ランク評価の表現について ※数値は社内比。
鋳 肌 | 鋳造時の鋳肌の滑らかさ | 数値が高くなるほど鋳肌が滑らか |
通 気 性 | 焼成後の鋳型の通気性 | 数値が高くなるほど通気性が良くガスの排出が良い |
脱 型 性 | 焼成後の鋳型の壊しやすさ | 数値が高くなるほど破壊しやすい |
価 格 性 | 販売価格の高低 | 数値が高くなるほど安価 |
脱 水 性 | 脱水のしやすさ | 数値が高くなるほど脱水時間が短い |
鋳型強度 | 焼成後の衝撃に対する強度 | 数値が高くなるほど衝撃などに強い |
吉田キャストオリジナル Made in Japan
シリカ系埋没材 オール89
オールラウンドに使える最高品質
-
オール1とオールSを混合したレディーユースの最高級埋没材。遠心鋳造・加圧鋳造でも使用できます。
発売以来、世界中のあらゆる企業で使用されているベストセラーです。
品質の秘密は、徹底的に管理された粒度分布と溶融シリカで最高品質の鋳肌が期待できます。
箱入り 25kg/バインダー付き
吉田キャストオリジナル Made in Japan
シリカ系埋没材 オール2000
高融点金属の加圧鋳造に特化した埋没材
-
加圧鋳造では、鋳型に求められる通気性が重要なカギです。
オール2000は、オール89をベースに加圧鋳造で要求される通気性を確保したレディーユースの高品質埋没材です。もちろん鋳肌も最高クラスが期待できます。
-
箱入り 25kg/バインダー付き
吉田キャストオリジナル Made in Japan
シリカ系埋没材 オール1
鋳型の通気性を向上させる混合用埋没材
-
通気性を確保するために他のオール埋没材粉と混合して使用します。
加圧鋳造の場合にオール89に混合して通気性を調整できます。また、鋳型の脱水用粉としても使用できます。
※単体ではご使用になれません。
-
箱入り 25kg/バインダー付き
吉田キャストオリジナル Made in Japan
シリカ系埋没材 オールS
超微粒子の埋没材
オール1と混合して使用する超微粒子の埋没材です。
混合すると鋳肌は向上しますが、通気性は損なわれます。
※単体ではご使用になれません。
-
-
箱入り 25kg/バインダー付き
吉田キャストオリジナル Made in Japan
シリカ系埋没材 オール3
脱水時間が短縮できる埋没材
-他のシリカ系埋没材と混合して、脱水時間を短縮できます。
必要な脱水時間は、気温が低くなると遅くなります。この様な場合にオール3で脱水時間の調整が可能です。焼成後の鋳型強度が上がり脱型性が損なわれるので入れすぎには注意が必要です。※単体ではご使用になれません。
箱入り 25kg/バインダー付き
吉田キャストオリジナル Made in Japan
シリカ系埋没材 ピュアコートA
鋳型強度を向上させる埋没材
-オール89やオール2000に混合して使用することにより鋳型強度が格段に向上します。10%から30%程度混合ることにより、微細で薄い鋳型壁の強度を向上させ、鋳型内部の部分欠落を抑えることができます。
遠心鋳造において、高い回転数で鋳造する場合にも有効です。
箱入り 25kg/バインダー付き
名 称 | 鋳 肌 | 通 気 性 | 脱 型 性 | 価 格 性 | 脱 水 性 | 鋳型強度 |
---|---|---|---|---|---|---|

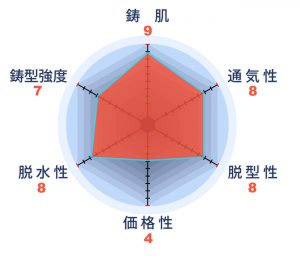

シリカ系埋没材 オール89 | 9 | 8 | 8 | 4 | 8 | 7 |

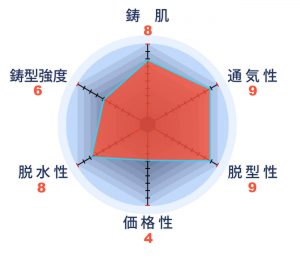

シリカ系埋没材 オール2000 | 8 | 9 | 9 | 4 | 8 | 6 |

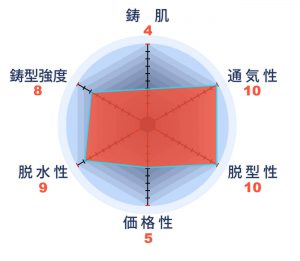

シリカ系埋没材 オール1 | 4 | 10 | 10 | 5 | 9 | 8 |

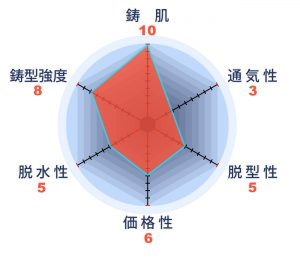

シリカ系埋没材 オールS | 10 | 3 | 5 | 6 | 5 | 8 |

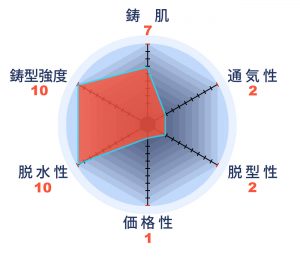

シリカ系埋没材 オール3 | 7 | 2 | 2 | 1 | 10 | 9 |

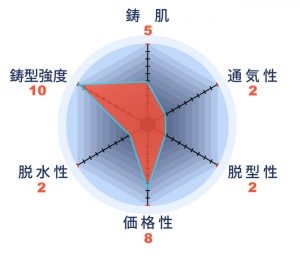

シリカ系埋没材 ピュアコートA | 5 | 2 | 2 | 8 | 2 | 10 |
