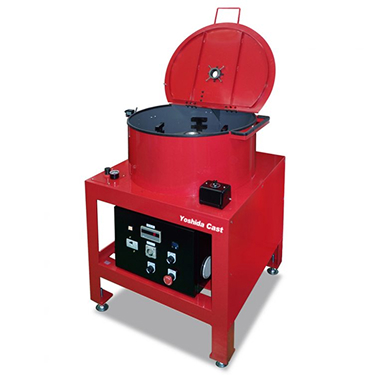

CENTRIFUGAL RUBBER CASTING MACHINE
model TRC-100
精密＋堅牢な構造で、バリの少ない精密な鋳造が可能なハイクラス・ラバーキャスティングマシン。
ゴム型を押さえる圧力も変更が可能。回転数と押さえ圧の管理で、キャストの再現性も数値で確保。
- 精密な遠心回転軸により回転ブレを最大限抑えた高性能・ムラのない回転で高い鋳造性が実現。
- デジタル入力による回転数で、簡単で精度の高い遠心回転制御が可能。
- 無段変速 約50～1000回転まで設定が可能。回転数もデジタル表示。
- 静音設計で静かなキャスティングが可能。
- モーターはインバータ制御でエコ設計。
- 回転停止はタイマー制御。
- フタを開けると回転がブレーキにより停止する安全設計。
仕様
| 形 式 | TRC-100 |
| 入 力 電 源 | 三相AC200V 10A |
| エアー元圧 | 約4kg/㎝ |
| 回 転 方 向 | 切替可能 |
| 型 サ イ ズ | 9・12インチ（標準） |
| サイズ(mm) | 700W×700D×850H（突起部を除く） |
| 重 量 | 約172kg |
※ 設置には専用の 電気工事 が必要です。
※ 海外の設置の場合 ダウントランス が必要です。
※ 使用及び外観は、改善の為予告なく変更する場合があります。
この鋳造機は、非該当品です。
輸出許可は不要です。
付属品
専用湯口（シリコーン製）
鋳造時に溶湯をゴム型に流し込む際のじょうご状の湯口です。
専用湯口は、遠心回転板の中央に装着して使用します。
熱で劣化するので、このパーツは半消耗品です。
溶解金属と溶解量
この鋳造機には溶解機能は搭載されていません。
電気式溶解炉やラバーキャスト用溶解炉などの外部導入の装置が別途必要です。
融点600℃以下の金属
スズ亜鉛合金等
ホワイトメタル・バビットメタル・ピューター・ハンダ等
※鋳造をご希望する製品の形状や大きさによって吸引鋳造機や加圧鋳造機等、ラバーキャスト以外の鋳造機が適する場合があります。
※念のため、ご購入前に対象となる金属の種類や鋳造する製品の形状をお知らせください。
スターターキット
推奨される初期導入の消耗材料と器具（一例）
弊社は、装置を導入後の当座必要となる消耗材料や、最低限必要な交換パーツなどを装置の導入時にご購入いただくことを強く推奨しております。数量等はご購入前に弊社営業スタッフとご相談いただき、お見積り書にご記載いたします。
専用湯口（予備用）
鋳造時に溶湯をゴム型に流し込む際のじょうご状の湯口です。
ゴム型用シリコーンゴム
ラバーキャスト専用のシリコーンゴムです。
オプション
任意でお選びいただける補助機能機器
■ ダウントランス（海外での使用時）
