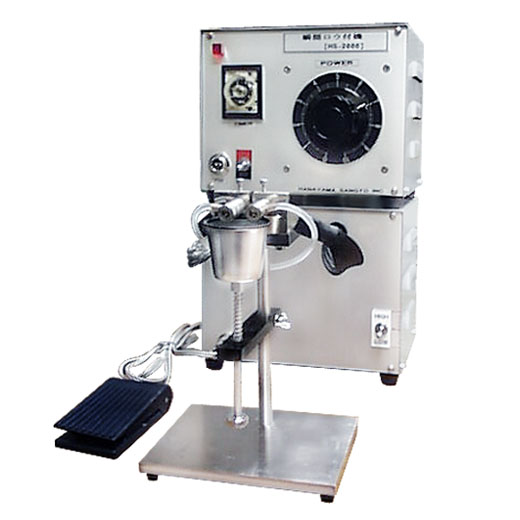

HS-2000
ロウ付けレベル１０
どこでも安全・簡単にロウ付け作業が行えます。
裸火を使用せず、ワークの溶かし過ぎのリスクを最小限に抑え、再現性のあるロウ付けが可能なので、どこでも安全にロウ付け作業が行えます。
電気抵抗式のロウ付け装置とは、『プラス極とマイナス極の最短距離を通り流れる』電気の特性を利用して、両極を接合したい箇所に接触させ、抵抗熱でロウ材を溶解してロウ付けを行う装置です。
一般的に、ワークの断面積の広さと金属素材の特性により作業に必要とされる装置の出力が決定されます。
特徴
- 抵抗の少ないシルバーのロウ付けやステンレス板材などのロウ付けが可能。
- 幅7㎜まで（2㎜厚）のシルバー製ワークのロウ付けも可能なハイパワーロウ付け装置。

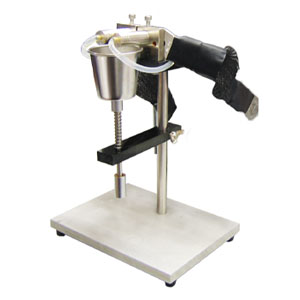

- 宝石の取り付けられた指輪などのロウ付けも可能な『サイズ直し治具』が標準装備。
- 治具なし本体のみの販売も対応します。
※ワーク形状により専用の治具が別途必要な場合があります。
仕様
| 形 式 | HS-2000 |
| 入 力 電 源 | AC 100V |
| 消 費 電 力 | 1kW（最大） |
| サ イ ズ | 230W×305D×270H |
| 重 量 | 26.5kg |
| 付 属 品 | サイズ直し治具（指輪用） フットペダルスイッチ |
対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銅合金 | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 | |
| 標 準 | 0.9㎜Φ《1.0》/ 0.8×1.0㎜《0.9×1.0》 | 0.3㎜Φ / 0.3×0.5㎜ | |
| 銀タン仕様 | 1.2㎜Φ《1.3》/ 0.8×1.5㎜《0.9×1.5》 | 0.4㎜Φ / 0.3×0.7㎜ | |
| カ ー ボ ン | 1.8㎜Φ / 1.5×2.0㎜ | 1.2㎜Φ / 0.8×1.5㎜ | |
| 治具(付属品) | 7.0×2.0㎜ | 5.5㎜×2.0㎜ | 6.0×2.0㎜ |
※板状のロウ付けには、ワーク形状により特注の電極治具が必要な場合があります。
※付属品のカーボン電極では、プラチナのロウ付けはできません。
※カーボンでのロウ付けには、高融点のロウ材の使用はできません。
ロウ付け電極 付属品とオプション設定

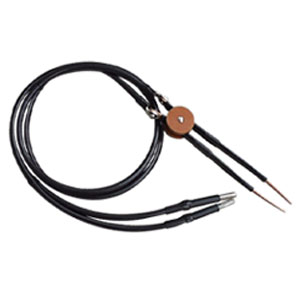

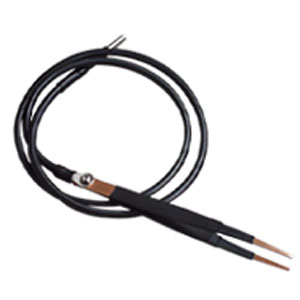

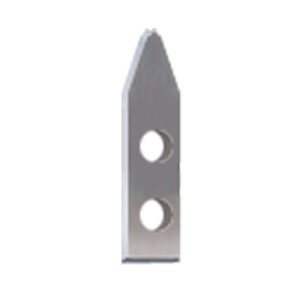

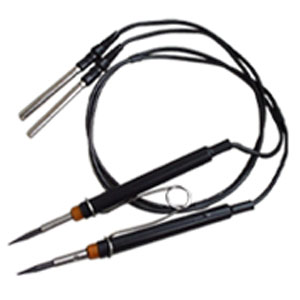

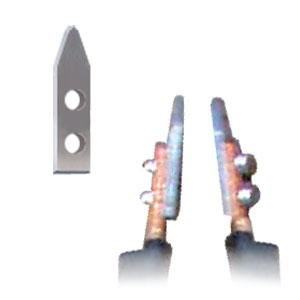

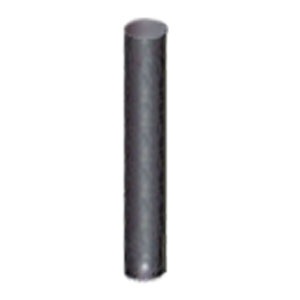

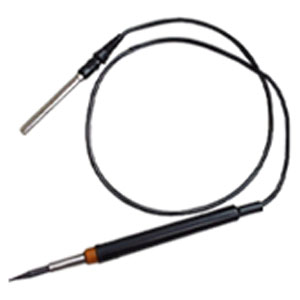

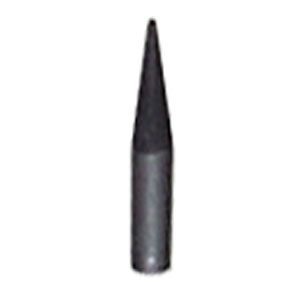

| 型 式 | 片極ピンセット電極 | 両極ピンセット電極 | 片極カーボン電極 | 両極カーボン電極 | サイズ直し治具電極 |
| HS-2000 | ▲（中） | ▲（中） | ▲（中） | ▲（中） | ● |
● 付属品として機械の価格に含まれる電極 ▲ オプションとして使用可能な電極 × 当該機種には使用できない電極
※（ ）内は専用の指定サイズです。
※板状や角状ワークのロウ付けには、専用の治具電極が必要です。治具はワークに合わせお見積り致します。
消耗品
ペーストロウ
フラックス入りペースト状ロウ材
注射器で無駄なく必要な量だけ使用できます。
| シルバー | SS-45 | Ｋ18イエローゴールド | K18YG |
| Ｋ10イエローゴールド | K10YG | Ｋ14ホワイトゴールド | K14WG |
| Ｋ14イエローゴールド | K14YG | Ｋ18ホワイトゴールド | K18WG |
